Baïonnettes Suédois, essais et autres modèles expérimentaux

© Per Holmbäck

1. Général

Date Hisory
2012-10-08 Séparé du chapitre " baïonnette Suédoises "
2013-02-07 Réécrit en majorité
Traduit par mon ami Pierre Renoux.

2.Essais et autres modèles expérimentaux

fm 1690's

Long.Totale 790 Lame - Douille 78 Diam.Douille -
fabricant
Söderhamns faktori
fusil
Fusil à silex, vers 1690 Calibre (kal): 20,7 mm
AM.034876

Baïonnette à douille
Projet pour l'Infanterie par Magnus Blix à Söderhamn, années 1690


fm début années1700

Long.Totale 770 Lame 725 Douille 45 Diam.Douille 34 ?!
fabricant
Jönköpings faktori
fusil
-
AM.023451 AM.030572

Baïonnette à douille
Différentes variantes de verrouillage ont été examinées, Douille courte sur les modèles connus.
Voir également la baïonnette m/1701 qui a été adoptée.


fm m/1747

Long.Totale - Lame - Douille - Diam.Douille -
fabricant
-
fusil
Fusil à silex m/1747, projet
AM.023630

Baïonnette à douille
Baïonnette pour fusil à silex m/1747, projet
C'est une baïonnette trés longue.


fm 1790's Chasseurs montés

Long.Totale - Lame - Douille - Diam.Douille -
fabricant
-
fusil
Fusil rayé projet pour les chasseurs montés
AM.030817 AM.030817

Sabre Baïonnette
Ressemble au m/1793


fm début des années 1800

Long.Totale 780 Lame 680 Douille - Diam.Douille 25,1
fabricant
-
fusil
fusil d'infanterie, ca 1800
AM.030587

Baïonnette à douille
Baïonnette à lame de sabre court pour le fusil d'infanterie, projet d'Helvig vers 1800.


fm/1815-20

Long.Totale 700 Lame 637 Douille - Diam.Douille 22.8
fabricant
Jönköpings faktori
fusil
fusil rayé m/1815-20. Projet de 1820
AM.030829

Baïonnette à douille
Le coude est divisé en deux branches, probablement pour donner accès à la baguette, baïonnette montée sur le fusil.
Quand la baïonnette n'est pas utilisée, elle est retournée sous le canon


fm/1815-20

Long.Totale 1053 Lame - Douille - Diam.Douille -
fabricant
-
fusil
Fusil à silex, m/1815-20 modifié
AM.030716

Baïonnette baguette

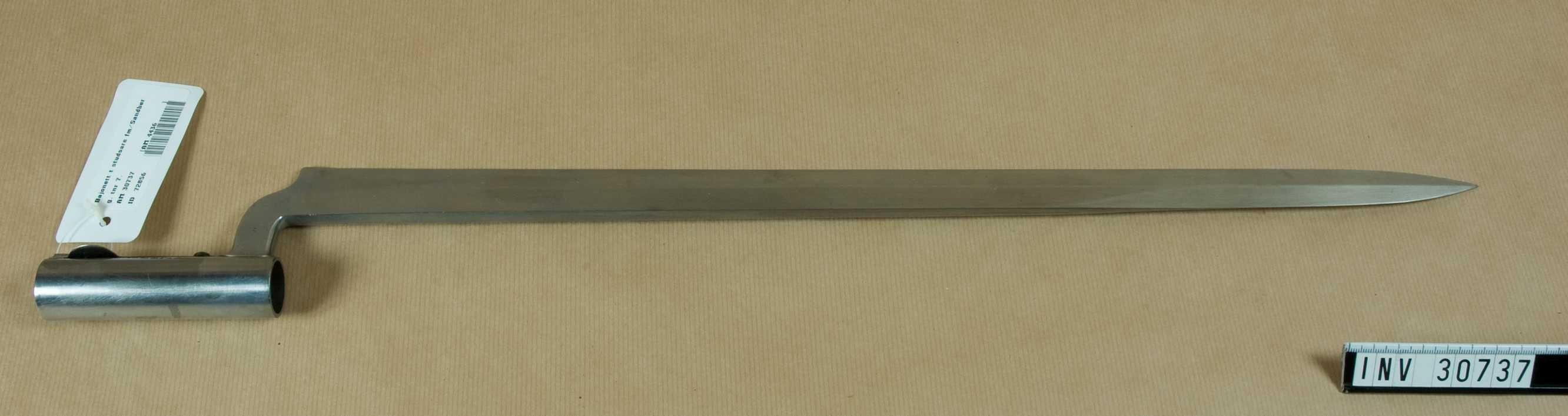

fm/1840, Sandberg

Long.Totale 620 Lame 520 Douille 96 Diam.Douille 21,5
fabricant
Probablement moins de 10
fusil
Fusil rayé conçu par Sandberg
AM.030737

Baïonnette à douille
Baïonnette pour fusil rayé conçu par Sandberg


fm vers 1880 ?

Long.Totale 642 Lame 499 MRD 16
fabricant
-
fusil
probablement pour un fusil Jarmann.

Sabre Baïonnette.
Comme le Couteau à fascines m/1848, Lame à simple tranchant des modèles d' Hafström.
Croisière et pommeau de laiton (existe avec ces pièces en fer).
Verrouillage semblable au modèle Norvégien m/1884.


fm/1877-78 Kropatchek

Long.Totale 614 Lame 470 MRD 17.2
fabricant
-
fusil
Fusil portugais fm/1877-78
AM.030308

Sabre Baïonnette.
Douille et coulisse à l'intérieur de la poignée.


fm/1878 Jarmann

Long.Totale 607 Lame 470 MRD 7-17,2
fabricant
Kongsberg Vapenfabrik, 75 st.
  • 25 pour la Norvège
  • 50 pour la Suède
fusil
fusil fm/1878-79
Photo Photo Photo Photo Photo

Sabre Baïonnette, plaquettes bois, pommeau et croisière laiton. La lame est droite. Le fourreau clairement inspiré de la SG71 allemande.
La baïonnette est pour les essais Norvégiens-Suédois pour un fusil commun de 1876 à 1889.
En 1878 le comité décide que 50 fusils de cal. 10,15 mm, basés sur le mécanisme conçu par Jarmann seraient fabriqués pour des essais dans la troupe, 25 pour chaque pays.

  • 1er Juin 1878: Un sabre baïonnette prussion pour fusil de chasseurs est envoyé à la Kongsbergs Vapenfabrik.
  • 17 Aout 1878: Kongsbergs Vapenfabrik annonce qu'une caisse de 10 sabres baïonnettes pour le fusil Jarmann a été envoyée à la Carl Gustaf Stads Gevärsfaktori.
  • 25 Aout 1878: Kongsbergs Vapenfabrik annonce que les 65 sabres baïonnettes restants avaient été envoyés.
  • Le 5 septembre, Carl Gustaf Stads gevärsfaktori a confirmé qu'elle avait reçu la totalité des 75 fusils, les 65 derniers étant arrivés le 3 septembre.
  • 17 Septembre 1878: Stockholms tygstation annonce que les 25 fusils Jarmann pour les essais ont été reçus.
  • 28 Septembre 1878: La fälttygmästarexpeditionen norvégienne annonce que les 25 fusils Jarmann ont été reçus.
  • 17 Octobre 1878: Stockholms tygstation reçoit 25 fusils Jarmann supplémentaires.
  • 6 Fevrier 1879: Le sabre baïonnette prussien est réexpédié par la Kongsbergs Vapenfabrik.


fm/1881 Jarmann

Long.Totale 469 Lame 406 Douille 65 Diam.Douille 17.2
fabricant
Carl Gustaf Stad. ca 1500.
500 fusils à deux bandes et 1000 fusils à trois bandes.
fusil
fusil fm/1881
Photo Photo Photo

Baïonnette à douille à virole médiane et fente droite. Le fourreau est en cuir à crochet de fer.
La baïonnette est pour des essais conjoints Norvégiens-Suédois pour un fusil commun de 1876 à 1889.
En 1881 il a été décidé de fabriquer 500 fusils Jarmann à la Carl Gustaf Stads Gevärsfaktori. Ils étaient tous à deux bandes, numérotés de 1 à 500 et fabriqués en 1882.
Ils ont été distribués à l'été 1882, 80 à la "Kongl Svea Lifgarde", 80 à la "Kongl andra Lifgardet", 40 à l'école de tir Roserbergs et 300 à Karlsborg.
(Ils ont alors été désignés fm/1883).
A ce moment il a été décidé de fabriquer 1000 fusils de plus. La plupart sont marqués de la date de fabrication de 1883 et 1844, mais ont été livrés en 1885.
Ils étaient à trois bandes et numérotés de 501 à 1500.
Cependant des numéros supérieurs à 1500 sont répertoriés.


fm 1888 Bergman

Long.Totale 625 Lame 520 MRD 15
fabricant
-
fusil
Fusil Bergman
Photo Photo Photo Photo Photo Photo Photo

Lame cruciforme. (comme la mle 1886 française), pour le fusil Bergman.

Le fusil (1888) a été essayé au Brésil, en Espagne, Hollande et en Roumanie dans les années 1889 à 1892.

Le concepteur, Bergman, Oskar William, né le 5 Dec. 1860, sous officier au "Upplands regemente" en 1881.
Il enseignait à l'"Artilleri- och ingenjörhögskolan" de 1898 à 1904 et y fut chef de 1904à 1911


fm 1910 Lame mi-longue

Long.Totale 475 Lame 331 MRD 15,5
fabricant
Eskilstuna Jernmanufactur AB , 70 st
fusil
carabine m/1894 modifiée
Photo Photo Photo

Couteau baïonnette à lame à simple tranchant.

Au début des années 1900 une baïonnette pour la cavalerie était à l'étude.
Comme la marine voulait aussi une baïonnette (une baïonnette longue) pour la carabine, il leur a été demandé s'ils voulaient le même modèle pour leurs essais.
Le 26 aout 1910, Eskilstuna Jernmanufactur AB livra 70 lames mi-longues et 50 lames longues à Gustaf Stad Gevärsfaktori.
En 1911, 50 carabines, 25 baïonnettes mi-longues et 25 longues furent envoyées au régiment d'artillerie côtière Royal Waholm et à la base de Karlskrona pour essais
  • 48 des 50 baïonnettes envoyéesà Karlskronont été testées par ex.sur le torpilleur 'Örnen' où les essais ont été rapportés comme satisfaisants.
  • La 7e compagnie de recrue de l'artillerie a rapporté que l'emploi de ces baïonnettes entrainaient de grandes variations du point d'impact. Aucune des baïonnettes ne fut recommandée. En particulier le fourreau du modèle long fut signalé comme fragile (le cuir serait moins sensible à la torsion, etc.)


Les essais de ces baïonnettes ont été considérés comme décevants et les baïonnettes ne furent jamais adoptées.

Voir article.


fm 1910 Lame longue

Long.Totale 645 Lame 503 MRD 15,5
fabricant
Eskilstuna Jernmanufactur AB, 50 st
fusil
carabine m/1894 modifiée
Photo Photo Photo
Sabre Baïonnette.
Voir fm/1910 lame mi-longue


fm m/1896 vers 1910

Long.Totale 620 Lame 500 MRD 15,5
fabricant
-
fusil
fusil m/1896
Sabre Baïonnette.
Modification inconnue de la baïonnette m/1896.
La lame est remplacée par la même lame que celle des essais en court pour baïonnette de carabine.
Voir fm/1910 lame longue


fm 1912 KA

Long.Totale 590 Lame 470 MRD 15,5
fabricant
-
fusil
fusil m/1896
"Baïonnette aiguille".
Baïonnette m/1896 la lame est remplacée par une lame cruciforme. Elle a un fourreau de cuir, comme la m/1867.
Pendant les années 1911-1912 les armes pour l'artillerie côtière étaient au programme. Ce corps souhaitait unifier l'armement (fusil et carabine) et désitait une baïonnette longue.
Une suggestion fut de remplacer la carabine par un fusil m/1896 à longue baïonnette à lame cruciforme.
Il aurait été plus économique d'utiliser un sabre baïonnette avec la carabine puisqu'il y avait de nombreux fusils en stock.
Une baïonnette fut fabriquée. .


fm/1913

Long.Totale 460 Lame 332 MRD 15,5
fabricant
Carl Gustafs Stad, 500 Baïonnettes.
fusil
Carabine m/1894-14
Photo Photo Photo Photo

C'est un couteau baïonnette à lame à double tranchant sans pans creux.
Poignée d'acier à plaquettes de bois tenues par deux vis. Le pommeau a une fente en T et un verrou rond.
Fourreau d'acier bleui. Il se verrouille à la baïonnette par un crochet derrière la croisière.
C'est un des modèles d'essai suédois les plus connus.
  • Verrou rond au lieu d'ovale.
  • Douille plus épaisse que la croisière, sur la m/1914 ils sont de même épaisseur.
  • Lame plus pointue.
  • Le verrou de fourreau est plus arrondi.
  • Le fourreau est plus pointu (comme la lame).

Les essais d'une nouvelle baïonnette de carabine ont été ordonnés au début de 1913 et dans une lettre royale du 23 mai 1913 il est précisé que les essais doivent être effectués par le K8 ("Norrlands Dragonregemente") d'Umeå. Le 4 décembre 1913, le modèle de la fm/1913 fut choisi et 500 baïonnettes commandées à la Carl Gustaf Stad factory.
Par ordre general 736 du 6 Juillet 1914 ces essais ont été élargis à un escadron du K1 (Royal Guards on horse) "Livgardet till häst" de Stockholm et un escadron du K3 (Life regiments hussars) "Livregementets husarer" de Skövde. La raison en était que probablement toute la cavalerie pourrait utiliser la baïonnette et que des essais supplémentaires étaient nécessaires. Les essais devaient être continués jusqu'aux manoeuvres régimentaires de 1915 et l'évaluation rendue pour le 1er novembre 1915. 300 baïonnettes ont été livrées au K8 et 100 aux K1 et K3 en juillet 1914.
Il est probable que la fm/1913 est restée en service quand le modèle m/1914 fut adopté et mis en service..

Voir article.


fm ca 1915 lame courte

Long.Totale 326 Lame 210 MRD 15
fabricant
Carl Gustaf Stads gevärsfaktori.
fusil
fusil m/1896 modifié.
Photo Photo Photo

Couteau Baïonnette.
Lame légèrement courbée vers le haut (lame banane). Poignée de bois et pommeau d'acier.
En 1915 des essais d'une baïonnette courte pour le fusil m/1896 ont été ordonnés. C'était après plusieurs années d'essais avec une baïonnette plus longue pour le fusil et la carabine.
Ces essais ont plus ou moins donné naissance à une baïonnette " allemande " à poignée d'acier et plaquettes bois.
Il existe deux variantes:
  • Pommeau court, douille ronde qui colle au canon.
  • Pommeau long, douille ovale qui laisse libre le canon.
Voir article.


fm ca 1915 lame mi-longue

Long.Totale 448 Lame 333 MRD 15,5
fabricant
EJ.AB
fusil
fusil m/1896 modifié.
Photo Photo Photo

Couteau Baïonnette à lame à double tranchant.

Lame légèrement courbée vers le haut (lame banane). Poignée de bois et pommeau d'acier.
En 1915 des essais d'une baïonnette courte pour le fusil m/1896 ont été ordonnés. C'était après plusieurs années d'essais avec une baïonnette plus longue pour le fusil et la carabine.
Ces essais ont plus ou moins donné naissance à une baïonnette " allemande " à poignée d'acier et plaquettes bois.
Il existe deux variantes:
  • Pommeau court, douille ronde qui colle au canon.
  • Pommeau long, douille ovale qui laisse libre le canon.
Voir article.


fm ca 1915 lame longue

Long.Totale 595 Lame 480 MRD 15,5
fabricant
EJ.AB
fusil
fusil m/1896 modifié.
Photo Photo Photo

Sabre Baïonnette.

Lame légèrement courbée vers le haut (lame banane). Poignée de bois et pommeau d'acier.
En 1915 des essais d'une baïonnette courte pour le fusil m/1896 ont été ordonnés. C'était après plusieurs années d'essais avec une baïonnette plus longue pour le fusil et la carabine.
Ces essais ont plus ou moins donné naissance à une baïonnette " allemande " à poignée d'acier et plaquettes bois.
Il existe deux variantes:
  • Pommeau court, douille ronde qui colle au canon.
  • Pommeau long, douille ovale qui laisse libre le canon.
Voir article.


Projet de baïonnette pour carabine de marine

Long.Totale 630 Lame 500 MRD 15,5
fabricant
Carl Gustaf Stads Gevärsfaktori
fusil
Carabine 1894-14
Photo Photo Photo

Sabre Baïonnette à lame longue à simple tranchant. La lame a un pan creux étroit. Poignée d'acier à plaquettes de bois tenues par deux vis. Pommeau à fente en T et verrou rond. Elle a la poignée de la m/1913 et la lame de la m/1915. Fourreau d'acier bleui. La cuvette est rivée au fourreau et elle se verrouille à la baïonnette par un cran de verrouillage derrière la croisière.
Principales différences avec la baïonnette m/1915:
  • Verrou rond et non ovale et plus près du haut du pommeau.
  • Douille plus épaisse que la croisière, sur la m/1915 les deux sont de même épaisseur.
  • Le verrou de fourreau est plus arrondi.

Le 15th Octobre 1914 Carl Gustaf Stad factory reçoit une commande pour 330 carabines 6.5 mm et baïonnettes de carabine fm/1913 pour la marine. Moins d'un mois plus tard, le 9 Novembre 1914 la commande est modifiée pour 330 baïonnettes avec lame et fourreau du modèle envoyé à la manufacture mais avec la même poignée et monture que la fm/1913.
Le 18 janvier 1915 le sabre baïonnette m/1915 est adopté, et dans une lettre du 22 janvier la commande des 330 baïonnettes doit être fabriquées selon nouveau un modèle envoyé à la manufacture à la même date. Trois semaines plus tard, le 11 février, 710 carabines supplémentaires, avec baïonnettes, sont commandées.

Voir article.


fm/1940 Lundin fusil semi automatique

Long.Totale 460 Lame 330 MRD -
fabricant
Eskilstuna Jernmanufactur AB
fusil
Lundin fusil semi automatique
Photo Photo Photo Photo Photo

Couteau Baïonnette avec lame à double tranchant.
Comme m/1914 mais sans douille.

Voir article..


3. Essais AK4

FN FAL

Long.Totale 322 Lame 230 MRD 15
fabricant
FN, Liege
fusil
FN FAL

Couteau Baïonnette.
La baïonnette standard du FN FAL, Testée en Suède avec les premiers essais des AK.
Les modèles suivants ont été essayés à la fin des années 1950 :
  • `Gram' nom de "travail" de l'usine lors du développement de l' AG m/42
  • M14
  • SIG
  • Heckler & Koch G3
  • FN FAL

Les G3 et FN FAL ont réussi les premiers essais et subi d'autres tests au début des années 1960.


fm/61 FN (AK fm/FN)

Long.Totale 290 Lame 165 MRD 22,4
fabricant
FN, Liege
fusil
FN FAL Para
Photo Photo

Couteau Baïonnette.
Poignée tubulaire à verrou à l'arrière. La douille et la lame sont en une pièce.
Le fourreau d'acier a été utilise en Suède ainsi qu'un fourreau m/1914 modifié à passant de cuir.
Vers 200 baïonnettes ont été achetées pour les essais.


AK fm/61 G3

Long.Totale 305 Lame 166 MRD 22
fabricant
BAHCO
fusil
AK4 (G3)
AM.126555

Couteau Baïonnette.
Un certain nombre de baïonnettes à "Poignée de plastique vert" a été testé pour l'AK4 (G3).
Un article détaillé va bientôt être écrit.
Plusieurs de ces baïonnettes sont en photo dans les premiers manuels de l'AK4.


AK fm/G3 serie L/S/O

Long.Totale 305 Lame 166 MRD 22
fabricant
BAHCO
fusil
AK4 (G3)
Photo Photo

Couteau Baïonnette.
Baïonnette faite en 1963, au moins en trois series (marquées L, S ou O sur la croisière).

Ressemble à la m/1965 avec les différences suivantes:
  • Poignéée plus fine à 12 cordons.
  • Croisière sans l'encoche pour le verrou de fourreau.
  • Verrouillage comme à la G3 allemande précoce ou à l'AG3 norvégienne.
  • Fourreau semblable à celui du Couteau d'essais fm/1964 ou au m/1965 sans verrou.
  • La poignée est branlottante.

Elle est marquée BACHO et datée sous la poignée mais je ne l'ai pas encore démontée pour vérifier.
Comme la m/1965 elle est frappée des trois couronnes derrière la croisière.
Elle est en photo dans les premiers manuels de l'AK4.


4. Modèles étrangers

m/1840, France

Long.Totale 627 Lame 512 MRD 24,4
fabricant
-
fusil
Carabine M1840
Sabre Baïonnette.
Pour la carabine Mle 1840
Lame yatagan, première baïonnette avec ce type de lame.
Selon "Bajonetten då till nu", essayé en Suède, [1].


m/1849, Autriche

Long.Totale 715 Lame 610 Douille 107 Diam.Douille 23,4
fabricant
-
fusil
Augustin Rifle m/1849
Baïonnette à douille
Pour fusil de chasseurs Augustin m/1849, prédécesseur du m/1854. (fentes en zigzag!)
Selon "Bajonetten då till nu", essayée en Suède [1].


5. Autres modeles

Sabre Baïonnette 1865 ?

Long.Totale 650 Lame 510 MRD 19
fabricant
Eskilstuna
fusil
-

Sabre Baïonnette.
Comme le sabre-baïonnette m/1867 du fusil rolling block Remington.
Cependant la baïonnette est plus lourde, la poignée plus haute, la croisière différente et la lame plus épaisse.

La lame est marquee K A Schwan:

K.A. Schwan (Knut August), né en 1834
1a officersfullmakten 19-5-1854
underlöjtnant 2a lif-gardet 24-11-1854
löjtnant 2a lif-gardet 4-1-1859
kapten 2a lif-gardet 9-11-1869
Retraité en 1871
En 1872 il était toujours noté comme "officier encore dans l'armée".
Il a participé aux essais de chargement à chambre à l'école de tir d'Infanterie.


m/1965 longue

Long.Totale 375 Lame 231 MRD 22
fabricant
BAHCO
fusil
AK4 (G3)
Couteau Baïonnette.
Comme la m/1965 mais avec une lame longue à double tranchant
Poinçonnée des trois couronnes. (Probablement une baïonnette fabriquée en Suède)


5. Références

Referenser
[2] Svevap, "Bajonetten då till nu", 1976
[2] Lissmark, Bengt. "Svenska bajonetter 1696 - 1965", 1973
[3] Schöön, Björn. "Bayonets, Bajonetter, Bajonette", 1986
[4] Kiesling, Paul, "Bayonets of the world"
[5] von Schreber, Tor Schreber, "Karolinska bajonetter och deras föregångare på kontinenten"
"Föreningens armémusei vänner Meddelande IV ", 1941
[6] von Goës, Nils, "Söderhamns gevärsfaktori 1620 - 1813", 1988
[7] Janzen, Jerry L, "Bayonets of the Remington cartridge period", 1993
[8] Evans, R.D.C. Articles in e.g. Vaabenhistorik Selskaps tidskrift.
[9] Alm, Josef. Eldhandvapen I och II
[10] Alm, Josef. Arméns eldhandvapen förr och nu
[11] Alm, Josef. Flottans handvapen
