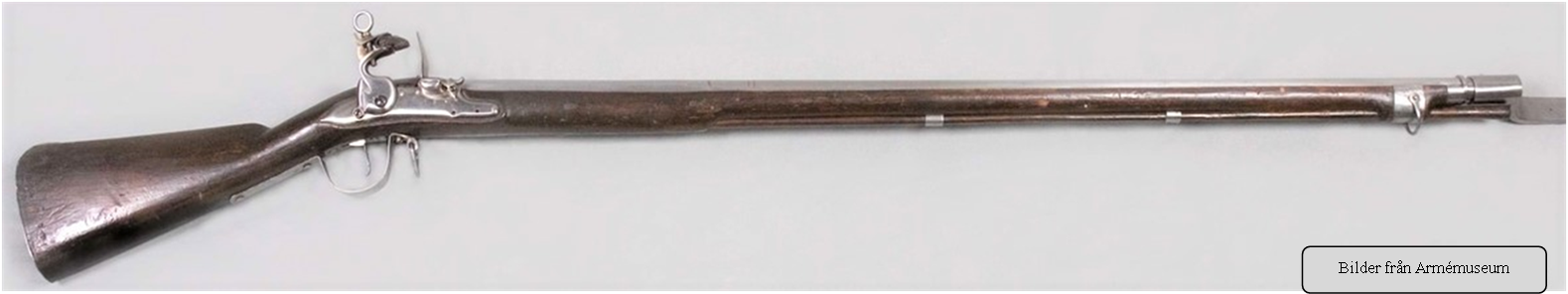

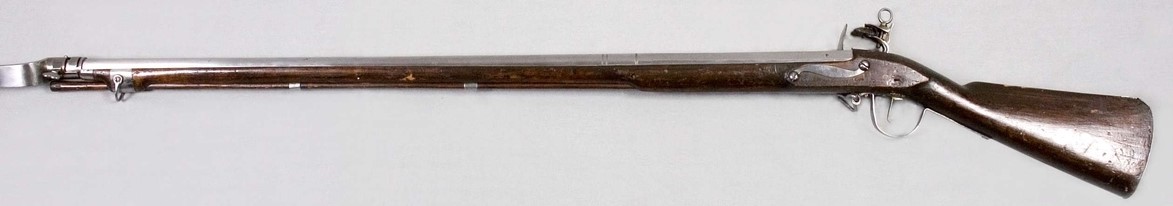

gevär m/1696

Total längd 147 cm	Piplängd 108 cm	Kaliber 20 mm
Bajonett m/1696

• Flintlås med varhake. Låset på bilden saknar eldstålsfjäder. Kupat låsbleck och hane. S-format plant sidobleck.
• Rund slätborrad pipa med åttkantigt kammarstycke, som längst fram är sextonkantigt med svarvade ränder. Pipring för bajonetten 4,8 cm bakom mynningen.
• Sikte av järn som också fungerar som bajonettklack, och lågt ståndsikte på svanskruven.
• Stock med två rörkor och en skodd kräva med rembygel samt nosbleck. Alla beslag av järn.
• Laddstock av trä skodd i änden.

Gevär för manskap Infanteriet.
Geväret överensstämmer med m/1692 utom att det saknar infälld järnskena på kolvhalsens ovansida och att pipan fått en pipring som stöd för bajonetten.
Bajonetten hålls fast mot pipan med en vingskruv.
