Baïonnettes Danois

1. Généralités

Date	Historique
96-12-20	Première version
97-05-24	Nouveau format plus compatible HTML
97-10-01	Mises à jour variées
97-12-14	Mises à jour variées et corrections
98-03-15	Mises à jour variées
98-06-01	Mises à jour variées
98-06-15	Mises à jour variées, principalement baïonnette norvégiennes
98-08-28	Correction, oubli de la M 1785 !
98-09-02	Réécriture du chapitre sur les poinçons
98-10-21	Chapitre sur les poinçons mis en document séparé.
99-02-16	Nouvelle version HTML (plus de version word).
99-03-23 99-08-23 2000-01-13	Nouveaux modèles, plus de photos...
2000-03-19	Mise à jour majeure après les conseils de Christian Sauer. Grands mercis pour le coup de main !
2000-09-13	Mise à jour M50 de la Garde Royale, PM Madsen avec photos, quelques autres mises à jour.
2001-11-04	Mises à jour générales.
2006-05-31	Mise à jour majeure, nombreuses corrections, nombreuses nouvelles photos. M/1822 ex française (désignation corrigée) M/1839 supprimée (pas la bonne désignation) M/1852 erreurs de copies majeures et mélanges. M/1889/93 supprimée (pas la bonne désignation) M/1915 corrections M/1915 désignation corrigée M1917-53 désignation corrigée M1957 ajoutée M/1962 corrections
2006-07-15	Corrections mineures (typos)
2007-01-05	Corrections mineures Corrections mineures. Longueur de douille de la M1808 comparée à la M1822 corrigée Révision générale de toutes les dimensions. Diam douille pris à l’avant de la douille. Longueur de lame prise du talon à la pointe.
2008-02-05	Mises à jour générales : M 95 ajoutée Quelques références ajoutées Baïonnette de Khyl, lame quadrangulaire
2008-03-09	Mises à jour Suédoise M/96 S ajoutée Suédoise M/14 S ajoutée Allemande M/98 ajoutée Britannique P.1907 ajoutée M/1945 E ajoutée Feltkniv M96 ajouté
2008-10-08	Mises à jour Modèle d’essais 1883 mis à jour Modèle d’essais 1867 mis à jour
2008-10-19	Mises à jour Madsen M1947 Pm devient M1953 PM
2011-07-15	Mises à jour Version anglaise séparée de la suédoise Corrections
2011-08-1	Version française. Traduit par Pierre Renoux.

2. Modèles précoces

Généralités

La plupart de l’armement danois du17e et du début du 18e siècle était importée.
Fusils et pistolets principalement de Suhl en Allemagne et de Hollande, armes blanches de Tyskland (Solingen). Normalement les lames seules étaient importées d’Allemagne et les armes complétées à l’Arsenal de Copenhague.

Ce n’est pas avant les années 1750, quand la production a commence à l’arsenal de Krongborg que la séquence des modèles adoptés a débuté. Précédemment ce n’étaient que des modèles approuvés et il est difficile de savoir ce qui avait été approuvé.
Il n’a pas pu être vérifié la date du premier usage de baïonnettes mais pendant "Skånska Kriget" (1675-1679) des baïonnettes ont été employées. Pendant la « Guerre de la Grande Alliance » (1688-1697) les baïonnettes étaient communes et pendant la « Grande Guerre du Nord », les baïonnettes étaient devenues une arme essentielle.

Selon les archives d’arsenaux, en 1687 il y avait des baïonnettes stockées à Rendborg (400), Gluckstadt (300) et Fredriksort (200).
En 1988 la Livgarde danoise a défilé devant le Roi Christian V. Elle était équipée de fusils et de baïonnettes.
Selon l’ordre royal du 1er septembre 1688, toutes les piques devaient être remplacées par des fusils et des baïonnettes.

Vers 1685

Long.Totale	505	Lame		Douille
Production Le fusil a été fabriqué à Hammermöllen (Helsingör/Kronborg).

Baïonnette bouchon.
Lame à simple tranchant, monture de fer et fusée de bois. Je ne sais pas si les quillons servaient à retailler les pierres, ce qui était habituel à l’époque..
Montée sur des bagues sur le côté du canon.

Fin des années 1600.

Long.Totale	583	Lame	435	Douille
Production Probablement fabriquée à l’Arsenal de Berlin.

Baïonnette bouchon pour un officier de dragon, lame gravée “C5 VIVAT CHRISTIANUS”.

Lame à double tranchant, section en losange. Garnitures fer, fusée en corne.

Quillon faisant outil à retailler les pierres.

Fourreau cuir avec logements pour un couteau et une fourchette (!).

Fin des années 1600.

Long.Totale	?	Lame	?	Douille
Production Probablement fabriquée à Suhl.

Baïonnette bouchon pour un officier de dragon, lame gravée “C5 VIVAT CHRISTIANUS”.
Lame à double tranchant. Garnitures en fer et fusée en bois.

Vers 1740

Long.Totale	410	Lame	env. 300	Douille	env.73	Diam.Douille	env. 23,5/25
Production Probablement fabrication hollandaise.Probablement fabrication hollandaise.Probablement fabrication hollandaise.Probablement fabrication hollandaise.Probablement fabrication hollandaise.Probablement fabrication hollandaise.

(Photo)

Baïonnette à douille.
(Voir "Brittish and Commonwelth Bayonets" num.42)
Lame à double tranchant, plate de section hexagonale. Epaulement entre la lame et le coude. Cette baïonnette été employée au Danemark, Norvège, Suède, USA, Etats germaniques, etc. Un modèle d’exportation à grand succès !
La baïonnette photographiée a été trouvée en Suède, on ne sait pas quand elle a été importée, peut être en même temps que les baïonnettes Land Pattern en 1808 ou 1812.

3. Modèles réglementaires

M/1730-50

Long.Totale		Lame		Douille		Diam.Douille
Production

Baïonnette à douille.
Lame triangulaire sans épaulement.

M/1730-65

Long.Totale		Lame		Douille		Diam.Douille
Production

Baïonnette à douille.
Lame triangulaire sans épaulement.

M/1746

Long.Totale	ca 600	Lame	ca 470-485	Douille	ca 90	Diam.Douille	23,5/24,5
Production Kronborg, 38,065 rifles were made between 1748 and 1765

(Photo) (Photo)

Baïonnette à douille, pour le fusil lisse de « calibre 14 ».
Lame triangulaire à face interne plane, douille sans bourrelet.
Adoptée le 22/10/1746
Il existe plusieurs variants de cette baïonnette, par exemple à virole médiane, avec bourrelet arrière.
Il existe aussi une variante pour l’escrime.

M/1765-69-74

Long.Totale	ca 515	Lame	ca 390	Douille	ca 95	Diam.Douille	22,5/23,5
Production

(Photo) (Photo)

Baïonnette à douille. Pour fusil d’infanterie lisse de “calibre 16” M 1765, fusil d’infanterie de “calibre 16” M 1769, fusil de “calibre 16” rifle M 1774
lame triangulaire à face interne plane et épaulement, douille à bourrelet pour crochet de verrouillage, fentes en zigzag.
Il existe plusieurs variantes de cette baïonnette. (Voir aussi M 1767-69 dragoon).
Ce modèle en Norvège devrait être le M 1765-69-74.

M/1767-69 dragoon

Long.Totale	ca 450	Lame	ca 325	Douille	88	Diam.Douille	22/23
Production 2957 fusils de dragon M 1767 ont été fournis par la fabrique d’armes de Kronborg entre 1769et1773. 10000 fusils de dragon M 1769 ont été fournis par la fabrique d’armes de Kronborg.

(Photo)

Baïonnette à douille.
Pour le fusil de dragon de « calibre 14 » M 1767, fusil de dragon de « calibre 14 » M 1769, carabine de dragon de « calibre 14 » M 1769.
lame triangulaire à face interne plane et épaulement, douille à bourrelet pour crochet de verrouillage, fentes en zigzag.
Ressemble à la M/1765-69-70 mais plus petite.

Brown Bess

Long.Totale	ca 540	Lame	ca 430	Douille	101	Diam.Douille	24/25
Production -

Baïonnette à douille.
Lame triangulaire à face interne plane, coude rond.

M/1785

Long.Totale	520	Lame	386	Douille	ca 93	Diam.Douille	22/23
Production Kronborg faktori, 9,400 was manufactured between 1786 and 1789

(Photo) (Photo) (Photo) (Gros plan)

Baïonnette à douille.
lame triangulaire à face interne plane et épaulement. Douille à virole basale en deux parties fente droite.
Adoptée le 9/9/1785. Conçue par le général Huth. C’est la première baïonnette à virole fabriquée par Kronborg.

M/1789

Long.Totale	944	Lame
Production 6000 ont été livrés par la fabrique d’armes de Kronborg

Baïonnette baguette
Pour le corps des tireurs d’élite.

M/1789

Long.Totale	ca 540	Lame	397	Douille	93	Diam.Douille	22/23
Production Kronborg

(Photo) (Photo)

Baïonnette à douille.
Pour fusil d’infanterie M 1785 et M 1789
lame triangulaire à face interne plane sans épaulement. Douille à virole basale en deux parties, fente droite.
La première baïonnette norvégienne à talon arrondi, et sans l’épaulement caractéristique de la lame.
Mécanisme de verrouillage conçu par le général Huth.

M/1791

Long.Totale	710	Lame	562	Douille	95	Diam.Douille	22/23
Production

(Photo) (Photo)

Baïonnette à douille.
Lame triangulaire à pans creux, sans épaulement. Douille à fente droite et virole en deux parties.
Première baïonnette danoise longue, C.W.Khyl a certainement été impliqué dans sa mise au point.
Adoptée le 4/6 ou le 4/7/1791

M/1794

Long.Totale	710	Lame	565	Douille	96	Diam.Douille	22/23
Production Kronborg env. 30,000

(Photo) (Photo) (Photo)

Baïonnette à douille
Pour le fusil d’Infanterie « calibre 16 ».
Lame triangulaire à pans creux, sans épaulement. Douille avec système de verrouillage mis au point par Khyl.
Adoptée le 12/7/1794. Première livraison reçue par l’Arsenal de Copenhague le 17/1/1797.
Il existe une variante pour l’escrime.

M/1801 Landvaern

Long.Totale	717 540	Lame	572 ???	Douille	99	Diam.Douille	?/22,5
Production Kronborg gevärsfabrik, 10,000 (de 1801 à 1808)

Baïonnette à douille.
Pour le fusil de la milice M 1801.
Baïonnette à douille, lame triangulaire à face interne plane, douille à fentes en zigzag et sans bourrelet.

Pour combler les besoins en fusils de la Milice, plusieurs armes ont été mises ensemble. Trois types de fusils ont été livrés : deux à baïonnettes courtes, un à baïonnette longue. Il y a deux longueurs de baïonnettes.
Ref: [9] 1984.

M/1801

Long.Totale	760	Lame	620	Douille	-	Diam.Douille	-
Production Fredriksverk, 10400.

(Photo)

Sabre baïonnette.
Pour les fusils de chasseur “calibre 22” M 1801, M 1803 et M 1807.
Refabriqués à partir des hirschfänger M 1788, M 1791, M 1801 ou du sabre M 1750 (Ce dernier à lame à double tranchant).
Poignée de laiton avec fusée de fils de laiton entrelacés. Fourreau de cuir à garnitures laiton.
Adopté le 27/2/1801.
En 1801, 1000 baïonnettes sont commandées à Frederikswerk, 3500 en 1803 et enfin 6000 en 1801 sont commandées pour l’Armée Norvégienne. Retirées du service en 1830.

M/1803 Københavns Borgarvaebning

Long.Totale	711	Lame	385	Douille	91	Diam.Douille	22.5
Production Kronborg,

Baïonnette à douille.
Pour le fusil M 1803 de la Garde Civile de Copenhague (Københavns Borgervaebning).
Le fusil M 1803 fut adopté le 17/6/1803. 4000 fusils ont été commandés mais on ne sait pas combien ont été réellement fabriqués.
Ressemble à la M/1794 mais à douille plus courte et plus fine. Le poids n’en est que de 390g pour 530g pour la M1794.
Fusil et baïonnette sont marqués K.B.V.N. (Københavns Borger Vaebning Nummer ..)
Ref [8] 1983 No 7 et 1984 No1

M/1807 Söetaten / Marine

Long.Totale	518	Lame	??	Douille	??	Diam.Douille	??
Production

Baïonnette à douille.
Pour fusil de marine M 1807, fusil à percussion M 1769-37
Ressort de verrouillage Kyhl, coude rond et lame carrée!
La baïonnette a été mentionnée pour la première fois en 1802 quand elle a été mise en service avec 250 fusils qui venaient d’être réparés.

Ref: [13] et [9] année 1990

M/1807

Long.Totale	??	Lame	??	Douille	96	Diam.Douille	23
Production -

Baïonnette à douille.
Pour fusils M 1807 et M 1807-11
Lame triangulaire à pans creux, ressort de verrouillage Khyl. Talon de lame arrondi.
Cette baïonnette est une M 1794 raccourcie.
Ref: [13] and [9] année 1990

M/1808

Long.Totale	529	Lame	385	Douille	96	Diam.Douille	22.5/23,5
Production Kronborg

(Photo) (Photo)

Baïonnette à douille
Lame triangulaire à pans creux, ressort de verrouillage Khyl.
C’est en fait une M 1794 raccourcie qui diffère de la M/1822 par une douille plus longue et les marquages.
Selon un ordre royal du 20/12/1808, les baïonnettes du fusil d’infanterie doivent dorénavant

M/1809

Long.Totale	568	Lame	465	Douille	78	Diam.Douille	22/23.5
Production 23626 M 1809 et M 1839 furent capturés après la rébellion du Schleswig-Holstein

(Photo)

Baïonnette à douille, M 1809 Prussien.
Ont normalement les poinçons danois sur le coude ou la douille.

Ce modèle existe aussi à lame raccourcie.

M/1822

Long.Totale	520	Lame	390	Douille	92	Diam.Douille	21,5/22
Production Il y avait à Kronborg env. 16900 M 1822-43 et M 1822-47 1848

(Photo) (Photo)

Baïonnette à douille
Pour fusils M 1822, M 1822-43 et M 1822-47.
Avec ressort de verrouillage Khyl. Ressemble à la M 1808 mais avec douille plus courte.

M/1827 (M 1826 ?) Skibsflinte

Long.Totale	??	Lame	??	Douille	??	Diam.Douille	??
Production: Kronborg, 400

Baïonnette à douille
Pour le fusil de marine M 1826.
Avec ressort de verrouillage Khyl.
Connue uniquement par des dessins. Livrée en deux lots, 200 le 5 septembre 1826 et 200 le 17 juillet 1827.
Ref:: [9] année 1990

M/1828

Long.Totale	ca 500	Lame	395	Douille	73	Diam.Douille	22,5
Production Kronborg, there was circa 15,000 M 1828 in 1848.

(Photo) (Photo) (Photo)

Baïonnette à douille.
Pour les fusils Minié M 1828 et M 1828-46.
Avec ressort de verrouillage Khyl. Lame triangulaire à pans creux, la partie arrière des pans creux commence à environ 15 mm du coude.

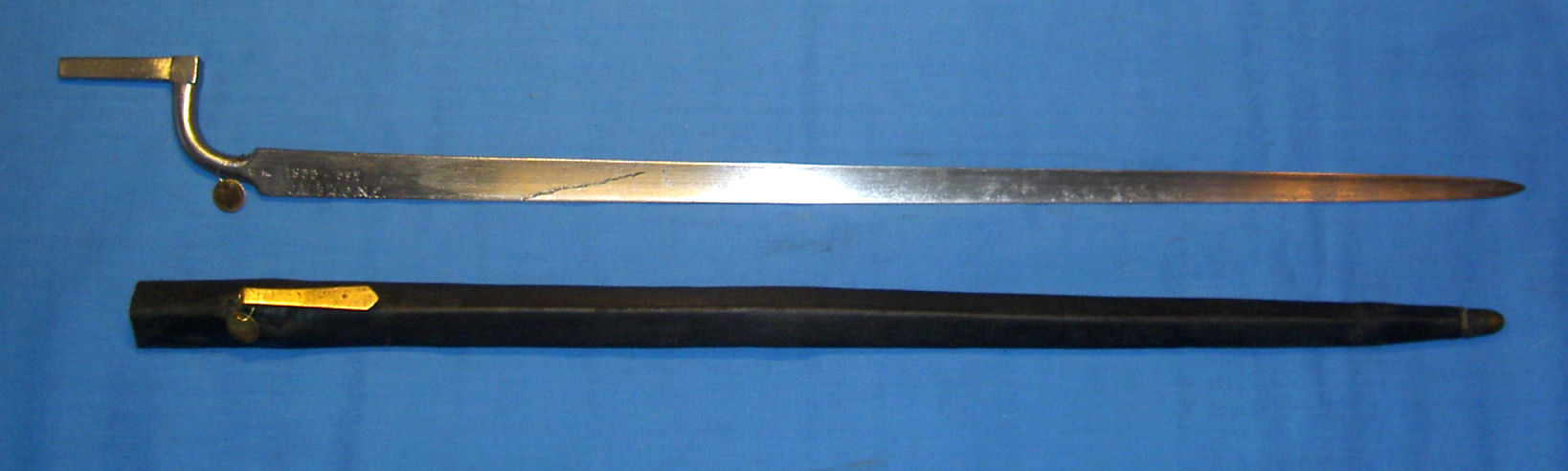

M/1829

Long.Totale	665	Lame	565	Douille	65
Production Kronborg, 2200 fusils ont été fabriqués.

(Photo) (Photo) (Photo) (Forreau) (Photo) (Rifle mounting)

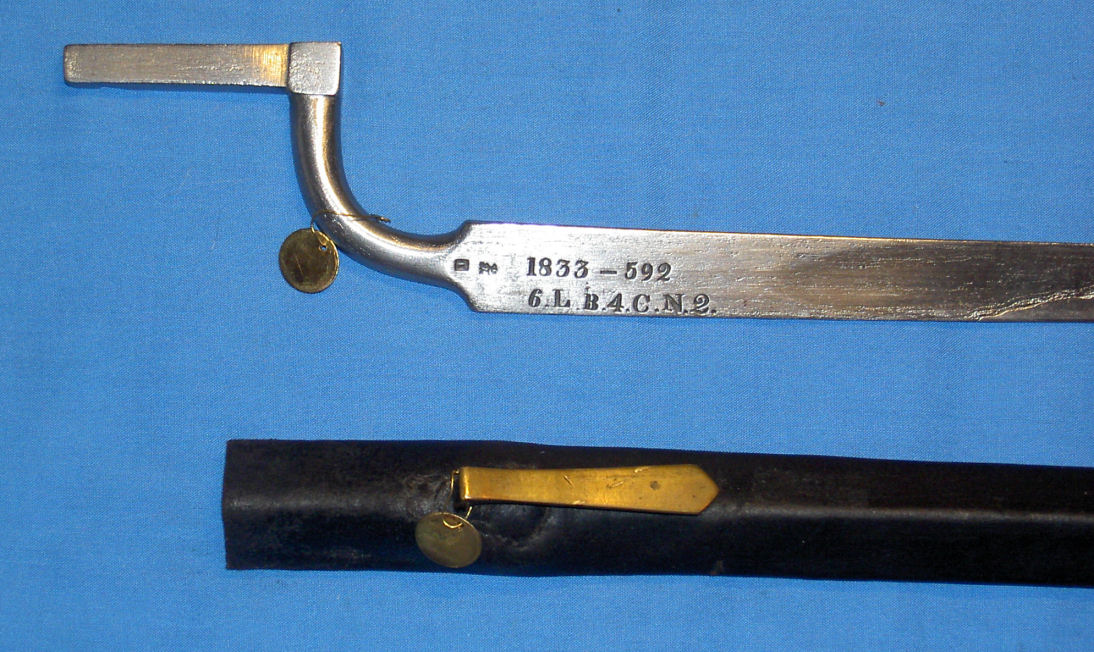

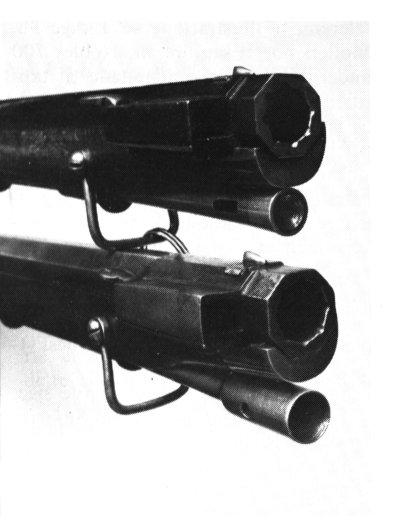

“Baïonnette à douille” avec tenon carré à la place d’une douille classique
Pour le fusil de sous officiers M 1829.

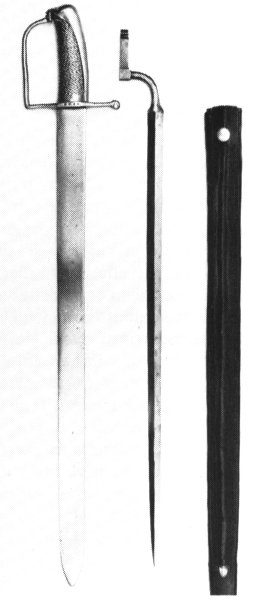

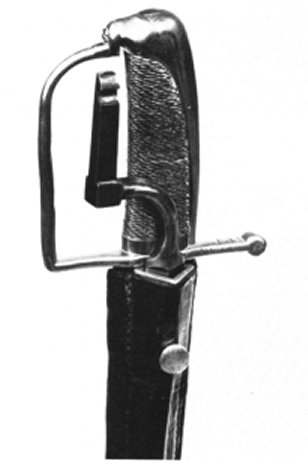

Il n’a pas de fourreau séparé, il est porté dans le fourreau du sabre M 1831 (voir Photos [1]) ou du jaegerhirschfänger M 1801 (voir Photos [2] [3]) ou dans un fourreau séparé.

M/1831

Long.Totale	635	Lame	532	Douille	72	Hd/Diam.Douille	22/22,7
Production 7250 fusils ont été fabriqués à l’Arsenal de Kronborg jusqu’en 1842

(Photo) (Photo) (Photo)

Baïonnette à douille.
Pour le fusil M 1831, le fusil à percussion M 1831-44, Le fusil à tige M 1831-48, etc.
Avec ressort de verrouillage Khyl. La lame a le talon arrondi de la M 1828.
Seuls la longueur de lame et les marquages diffèrent.
LA baïonnette est bronzée pour les Indes Orientales danoises.

M/1769-37

Long.Totale	518	Lame	??	Douille	??	Hd/Diam.Douille	??
Production 250 ??

Baïonnette à douille.
Pour le fusil à percussion M 1769-37.
Avec ressort de verrouillage Khyl, coude rond et lame carrée!

Voir M/1807 marine.
Ref: [9] année 1990

M/1848

Long.Totale	590	Lame	520	Douille	67	Diam.Douille	21/22
Production Belgique, Liege ? Danemark, Kronborg

(Photo)

Baïonnette à douille.
Pour fusils M 1848 et M 1848-66.
Lame triangulaire à pans creux, fentes en zigzag et virole médiane.
Fabriquée en Belgique et au Danemark. Il existe 4 variantes de la baïonnette de fabrication danoise

M/1848 ex Mle 1822 Français

Long.Totale	534	Lame	470	Douille	65	Diam.Douille	21.5
Production 20000 ont été achetées le 19 décembre 1848.

(Photo) (Closeup)

Baïonnette à douille.
Pour le fusil français M 1822 et M 1822-48 achetés en 1848. Aussi utilisée avec la carabine du Génie Royal M 1853 et le fusil Minié M 1861.
Voir Modèle 1822 français. Normalement elle porte des poinçons danois sur le coude ou la douille.

M/1848 Hirschfanger

Long.Totale	705	Lame	570
Production

(Photo) (Photo) (Photo)

Sabre baïonnette.
Pour le fusil de chasseur M 1807 modifié.
En 1848, le fusil de chasseur M1807 fut modifié par les rebelles du Schlesvig-Holstein. La baïonnette fut remplacée par une baïonnette prussienne M1810.
Cette baïonnette ne fut jamais utilisée au Danemark, mais en 1869, elle fut modifiée comme sabre d’ouvriers “hantverkarsabel » M/1869 par suppression du système de verrouillage.

M/1849

Long.Totale	485	Lame	410	Douille	73	Diam.Douille
Production 202 pièces.

Baïonnette à douille.
pour le fusil de marine M 1849
Avec ressort de verrouillage Khyl. La lame a un petit épaulement.

M/1851 Gendarmerie du Schleswig

Long.Totale	615	Lame	?	Douille	?
Production Fabrication liégeoise par Francotte, environ 50 fournies

Baïonnette
Pour la carabine à tige M 1851-69 de la gendarmerie à pied.
La baïonnette a un tenon au lieu d’une douille, comme la M1829.

La baïonnette a été redistribuée à la police de la frontière quand la gendarmerie du Schlesvig a été dissoute en 1865.

M/1852 Gendarmerie du Holstein

Long.Totale	518	Lame	410	Douille	65
Production L.Sauerbrey i Zella St.Blasii. environ 325 mises en service.

Baïonnette
Pour la carabine à tige M 1852 de la gendarmerie du Holstein.
La baïonnette a un tenon au lieu d’une douille, comme la M1829.

M/1854

Long.Totale	565	Lame	490	Douille	68	Diam.Douille	21.5/22
Production Suhl, 12000

(Photo) (Photo)

Baïonnette à douille à ressort de verrouillage Khyl.
Pour la carabine à tige M 1854 ex Schleswig Holstein M 1849

M/1853-66

Long.Totale	678	Lame	558
Production 2560 furent achetées à Liège en 1850, 2540 mises en service dans la marine danoise le 7 Nov. 1853

(Photo) (Photo) (Photo)

Baïonnette Hirschfänger.
Pour le fusil de marine M 1853-66
A l’origine achetée par les rebelles du Schleswig-Holstein en 1850. A la fin1853 elles ont été redistribuées à la marine danoise.

M/1867

Long.Totale	680	Lame	553	Md	18.2
Production Gebruder Weyersberg F. W. Holler, Solingen Weyersberg, Kirschbaum & Co, Solingen (vers 1883) Alex. Coppel, Solingen, au moins 4200

(Photo) (Poignée) (Poignée)

Sabre baïonnette à lame yatagan.
pour le fusil M 1867 Remington.
Sur la commande de 30000 baïonnettes, 25000 ont été fabriquées par Weyersberg et 5000 par Holler. Elles ont été livrées en plusieurs lots.
Il y a deux variantes, la plus courante avec ressort externe à lame pour le verrou et l’autre à ressort spiral interne. La modification à ressort interne a été décidée le 27/5/1884 et toutes les baïonnettes faites après cette date sont de ce modèle. (Photo 1) (Photo 2)
En 1885, il est décidé que le verrou serait en acier et non plus en fer. 21250 baïonnettes ont été modifiées en octobre 1885.
La baïonnette a un fourreau de cuir à garnitures d’acier. Il existe un fourreau avec un crochet de porte fourreau au lieu de l’habituel pontet danois et bouterolle terminée plate On pense, sans que ce soit vérifié, qu’il a été distribué à un corps de volontaires pendant la première guerre mondiale. (Photo).

Il existe des modèles d’essais par exemple avec fourreau acier, lame triangulaire et lame à large pan creux.

La baïonnette a été en service jusqu’en 1943!

M/1867 raccourcie

Long.Totale	??	Lame	??	Md	18.2
Production -

Sabre baïonnette à lame yatagan.
M1867 raccourcie, pour l'Artillerie.

M/1889

Long.Totale	350	Lame	230
Production Weyersberg, Kirschbaum & Co, Solingen (premières fabrications) Axel Coppel, Solingen Hærens Tøjhus Hærens Rustkammer HVV RKV

(Photo) (Hilt)

Couteau baïonnette.
Pour le fusil M 1889 Krag Jörgensen.
Adoptée le 7 Octobre 1892.
Faite avec plaquettes de cuir jusqu’en 1892-93, puis avec plaquettes de bois.
Veuillez noter que, quelque soit le matériau des plaquettes, sa désignation est baïonnette M1889.
Il y a deux variantes pour cette baïonnette, sur une variante (Alex Coppel) la pommeau est légèrement plus court et les plaquettes plus longues.(Photo).
Le fourreau diffère dans la fixation des garnitures entre le modèle de fabrication allemande et celui de fabrication danoise. L’allemand est fixa par une agrafe du côté de la couture, le danois a une agrafe des deux côtés.
Transformé en poignard en 1923, le verrou a été supprimé et la fente rebouchée. M1923. (Photo)

M/1867-93

Long.Totale	690	Lame	556	Md	18.2
Production Weyersberg, Kirschbaum & Co, 1700 st

(Photo) (Photo) (Photo) (Photo) (Photo)

Sabre baïonnette.
Pour le fusil de marine de 8mm M 1867-93.
Plaquette de bois quadrillée sur un côté de la poignée, mécanisme de verrouillage sur l’autre.
Normalement marqué d’une couronne au dessus de 95 ou 96 (fabriquée en 1895 ou 1896).
Elles ont été fournies avec un fourreau de cuir à garnitures plaquées. Si le fourreau a été remplacé, il l’a été par un fourreau M1882 raccourci avec une chape et une bouterolle !

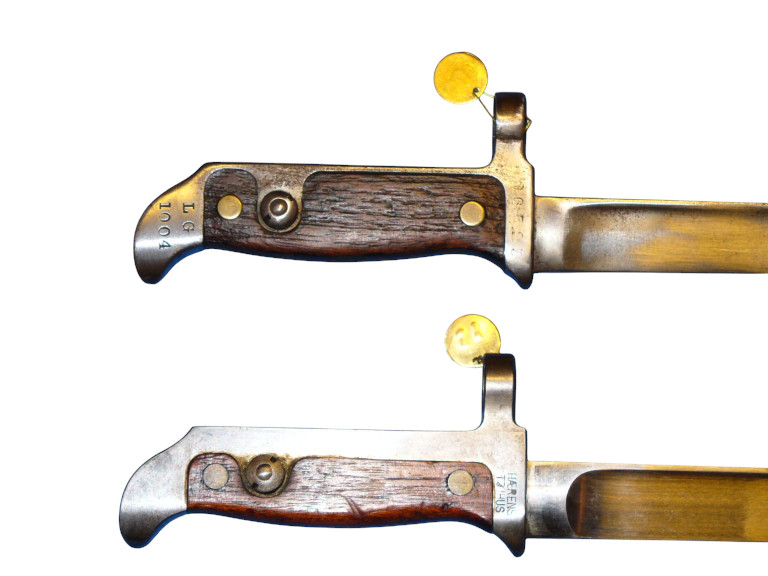

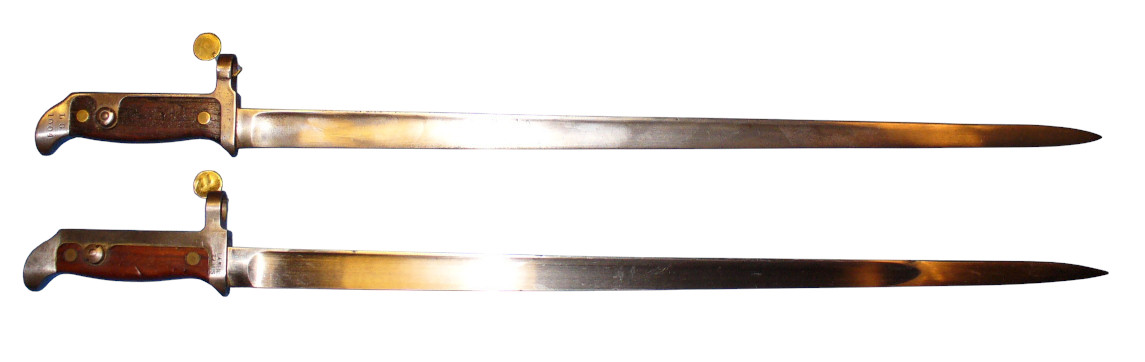

M/1915

Long.Totale	545	Lame	415	Md	16
Production Haerens Tøjhus

(Photo) (Photo)

Sabre baïonnette.
Pour la carabine d’artillerie M/1889, la carabine de génie M/1889 et la carabine d’infanterie M/1889.
Baïonnette en acier, d’une pièce, lame à section en “T”, Poignée trop petite pour une main normale, plaquettes en bois.

Cette baïonnette se rencontre bleuie à fourreau de cuir brun ou polie à fourreau de cuir noir.

M/1947 rifle

Long.Totale	324	Lame	210	Md	15.5
Production 7000 (?)

(Photo)

Couteau baïonnette.
Pour le fusil d’exportation conçu par Madsen.
LA distance de la douille à la poignée est d’environ 2 mm.

La majorité (env. 6500 ?) a été vendue à la Colombie.

Sera mis à jour!

Suédoise M/96

Long.Totale	335	Lame	212	Md	15.5
Production Eskilstuna Jernmanufactur AB Carl Gustaf Stad E.A.Berg AB

(Photo) (Photo)

Couteau baïonnette. voir suédoise m/1896.

Pour fusil M/96 calibre 6,5mm et fusil M/38S cal. 6,5mm.
Couteau baïonnette court à poignée d’acier. Lame à simple tranchant à pan creux étroit.
Fourreau d’acier.
La Poignée est un tube d’acier creux. Quand la baïonnette est au fusil, la baguette est à l’intérieur de la poignée.
La poignée et le fourreau sont bleuis, la lame polie. La baïonnette a un verrou conique.

La première année, la baïonnette a été fabriquée avec un verrou à tête plate et était d’une couleur plus brune que bleue. Il se dit aussi qu’elle était avec une lame à double tranchant dans les premières fabrications.

Adoptée le 15/10/1897 par Ordre général 1329. Le système de verrouillage pour le fusil M/96 a aussi été approuvé par le même Ordre Général ( !).

La Brigade danoise en Suède a été équipée du fusil M/96 et du fusil M/38, ils ont été mis en service dans l’armée danoise en 1946.

Entre 1945 et 1950, le Danemark a reçu environ 40000 fusils et baïonnettes qui ont été distribués à l’Armée. Ces fusils ont été redistribués à la Home Guard à l’adoption du M/50. En 1955 ils ont été réexpédiés en Suède.

On ne connaît pas de baïonnettes de ce modèle avec marquages danois.

Suédoise M/14

Long.Totale	460	Lame	332	Md	15.5
Production Eskilstuna Jernmanufactur AB Carl Gustaf Stad

(Photo) (Photo)

Couteau baïonnette. Voir suédoise m/1914.

Pour la carabine M/1894 S de calibre 6,5 mm..
Couteau baïonnette à lame à double tranchant sans pan creux. La Poignée est à plaquettes de bois et pommeau d’acier. Fourreau d’acier bleui.
En Suède cette baïonnette était en service dans les troupes montées, principalement la cavalerie et pour les services de garde pendant les cérémonies.
Les troupes avaient un porte fourreau très spécial qui maintenait le fourreau à un angle de 45°. Les M/1914 précoces avaient un fourreau plus étroit vers la pointe (le même que le fourreau M/1913) et un verrou de fourreau plus arrondi. Par la suite les fourreaux ont été plus larges vers la pointe.

14000 carabines avec baïonnettes ont été fournies par la Suède en 1945, elles devaient être mises en service dans la Brigade danoise mais sont arrivées trop tard.
On ne sait pas si elles ont été réellement mises en dotation. On ne connaît pas d’exemplaire avec marquages danois.

Carabines et baïonnettes ont été rendues à la Suède en 1955.

Allemande M/98 (S84/98)

Long.Totale	380	Lame	252	Md	N/A
Production Nombreux fabricants

(Photo) (Photo)

Couteau baïonnette.
Pour la Carabine M/98 k.
C’est la baïonnette allemande du 98k S84/98.
La baïonnette a été utilisée au Danemark par le "Sjövärnet" Quand certains de ses hommes ont été armés avec le fusil allemand 98k.

Il a été employé jusqu’à l’adoption du M/50.

Aucune baïonnette avec marquages danois n’est connue.

P.1907 britannique

Long.Totale	550	Lame	428	Md	15.5
Production Nombreux fabricants

(Photo)

Sabre baïonnette
Pour le fusil SMLE No 1
La baïonnette n’a pas d’appellation spéciale au Danemark.
Il n’a pas pu être vérifié si elle a été employée au Danemark, mais elle est listée dans le "Navnfortegnelse og Prisliste » du fusil 7,7 mm M/45 E"de 7,7mm daté de 1947.

M/1945 E

Long.Totale	255	Lame	200	Md	15.5
Production Nombreux fabricants

(Photo) (Photo)

Baïonnette à douille
Pour fusil 7,7 mm M/45 E"de 7,7mm
C’est la baïonnette N°4 britannique.

Il y a quatre 4 modèles:

Mk I : lame cruciforme.
Mk II: lame et douille en une pièce.
Mk II*: Lame et douille en deux pièces.
Mk III: Lame et douille en trois pièces. La douille est soudée.

Seules les MkII et MkII* ont pu être contrôlées comme mises en service, bien que la Mk I soit listée dans des documents officiels.
Il y a plusieurs modèles de fourreau :

MkI : acier conique à boule terminale.
MkII : acier cylindrique sans boule terminale
MKIII : plastique cylindrique sans boule terminale
M5, Plastique avec passant de ceinture (Victory Model)

Baïonnette adoptée le 5 mars 1945, sans appellation danoise spécifique. Elle sont été retirées du service lors de l’adoption du fusil M/50.
Voir détails sur ce site: W.E. Storey collection via canadiansoldiers.com.

M/1950

Long.Totale	368	Lame	250	Md	15.8
Production FKF HTK

(Photo)

Couteau baïonnette
Pour fusil M1 Garand.
Version danoise de l’US M1 US M 1, fourreau en imitation bois, porte fourreau danois M/50.
Il y a trois marquages différents pour le fourreau, par ex. 'FKF 1955', 'FKF', 'HTK', 'HMAK'.
Le fourreau marqué FKF 1955est totalement différent. Il est fait d’un matériau différent vert foncé.
Le fourreau peut aussi se rencontrer peint en noir pour la Royal Lifeguard. (Photo)

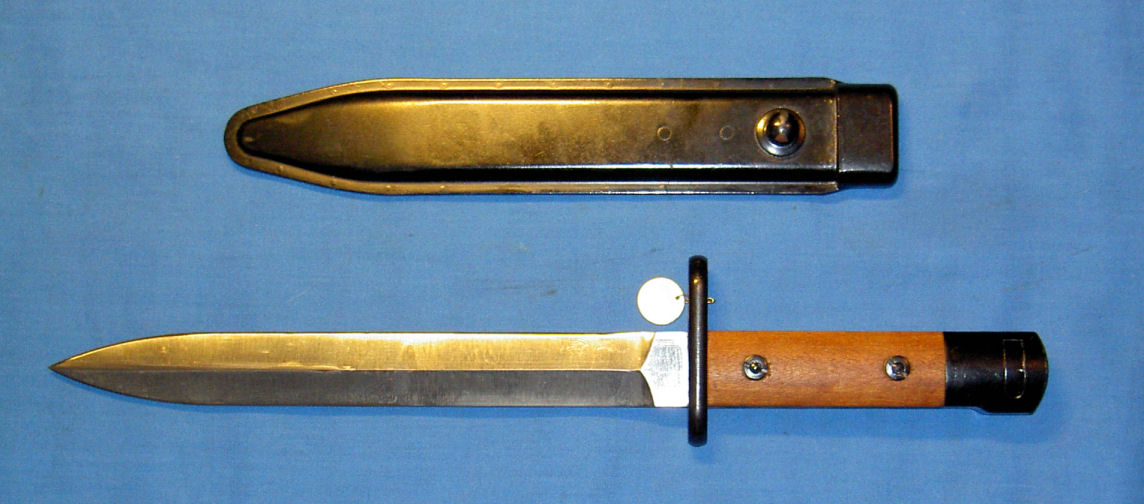

M/1953 MP

Long.Totale	324	Lame	210	Md	15.5
Production

(Photo) (Photo)

Couteau baïonnette.
Pour le pistolet mitrailleur mis au point par Madsen (exportation uniquement)
La distance de la douille à la poignée est la seule différence d’avec la baïonnette du fusil M 1947. Cette distance est d’environ 4 mm (Photo).

M/1953 (17)

Long.Totale	555	Lame	443	Md	15.5
Production 50,000 was bought from Canada

(Photo)

Couteau baïonnette.
Pour le fusil Remington U.S. M 1917.
Baïonnettes anglaises modifiées P13 ou US M 1917 avec porte fourreau danois.
Les baïonnettes fournies sont un mélange de P13 britanniques et de US M1917, on les trouve avec marquages britanniques, américains, canadiens et danois (P1913), ou USA, Canada et Danemark (US17).

Trench knife M/1957

Long.Totale	290	Lame	170
Production 3000 bayonet delivered from Canada

(Photo)

Couteau baïonnette pour la carabine US M1.
C’est la baïonnette US M4.
Elle fut d’abord portée dans le fourreau original US M8A1 puis plus tard dans le fourreau danois M/62.
Fourreau en imitation bois (US M8A1) avec porte fourreau danois en web.
Le Danemark ne l’a utilisé que comme couteau de combat.

M/1962

Long.Totale	290	Lame	170
Production HTK

(Photo)

Couteau baïonnette
Pour le fusil US M1 Garand.
C’est la baïonnette US M5.
Le fourreau M/62 ressemble à l’ US M8A1 mais avec porte fourreau danois de web.
Le Danemark ne l’a utilisé que comme couteau de combat.

M/1975

Long.Totale	305	Lame	165	Md	22
Production HMAK

(Photo)

Couteau baïonnette.
Pour fusil AG3 (M 75)
Plaquettes de plastique noir, fourreau de plastique noir (comme les suédoises M1965 tardives) avec porte fourreau danois en web.
Il y a aussi une variante plus tardive avec le « crochet système Alice » el lame bleuie. Il est aussi marqué “HMAK” , mais je n’ai pas d’autres détails. (Photo)

M/1995

Long.Totale	296	Lame	166	Md	22
Production Germany

(Photo)

Couteau baïonnette
US M7.
Uniquement destine à la Life Guard (HMG) et porté dans un fourreau US M8A1 or M/75.
Le fourreau du dessous sur la photo n’est pas utilisé.

Feltkniv/Field knife M/96

Long.Totale	290	Lame	165
Production Glock

(Photo) (Photo) (Photo) (Photo)

Couteau de combat fabriqué par Glock (désignation originale FM 78, "Feld Messer")
Couteau noir avec lame parkerisée.
Ce Couteau est facile à identifier, il est "DANMARK M/96" sur la lame et le fourreau.

4. Modèles de Cadets

M/1774

Long.Totale	650	Lame	550
Production

(Douille) (Photo)

Baïonnette à 'douille'
Pour fusil d’exercice M 1774
Comme la M/1829 mais avec un tenon carré à la place de la douille.

M/1798 Cadet

Long.Totale	??	Lame	??	Douille		Diam.Douille
Production

Baïonnette à douille
Pour fusil de cadet M 1798

M/1813 de cadet

Long.Totale		Lame		Douille		Diam.Douille
Production .

(Photo)

Baïonnette à douille

Pour fusil de cadet M 1813.
Ressort de verrouillage Khyl. 40 exemplaires fournis à Bornholm en 1829 ? détails inconnus.
Ref: [8] 1987 no 4

M/1861 pour fusil de société de tir.

Long.Totale	650	Lame	530	Md	19
Production A&E Höller, Solingen. sans marquages

(Photo) (Photo) (Photo)

Sabre baïonnette
Pour fusil de société de tir M 1861 (Minié).
Lame Yatagan.

M/1865(66) pour fusil de société de tir.

Long.Totale	650	Lame	525	Md	19.5
Production A&E Höller, Solingen. sans marquages

(Photo) (Photo) (Photo)

Sabre baïonnette
Pour fusil de société de tir (Minié) et M 1866 (Lovell).
Lame Yatagan.

5. Modèles d’essais et Prototypes

M/1841/42

Long.Totale	508	Lame	395	Douille	74	Diam.Douille	21,6/22
Production Kronborg 144 nouvellement fabriquées, 144 M 1828 modifiées

(Photo) (Photo)

Baïonnette à douille
Pour fusil de « cal. 16 » M 1842 mis au point par N.J Løbnitz.
Lame triangulaire avec pans creux commençant à 15 mm du coude, ressort de verrouillage Khyl. Comme la M 1828.
Marquée “A - <numéro d’arme>” en 1841 et “B - < numéro d’arme > » en 1842.
Essayée mais non adoptée.

M/1841/42

Long.Totale	630	Lame		Douille	72	Diam.Douille
Production Kronborg 84 nouvellement fabriquées, 84 M 1831 modifiées

Baïonnette à douille
Pour fusil de « cal. 16 » M 1841 mis au point par N.J Løbnitz.
Lame triangulaire. Comme la M 1828. ressort de verrouillage Khyl. .

Marquée “A - <numéro d’arme>” en 1841 et “B - < numéro d’arme > » en 1842.
Essayée mais non adoptée.

M/1842

Long.Totale	765	Lame	635	Md
Production Seuls 33 fusils ont été fabriqués à Kronborg. Baïonnette fabriquée à Fredriksverk ('F' couronné)

(Photo) (Poignée)

Sabre baïonnette
Pour fusil de sous officiers M 1842 (Chargement pas la culasse, bloc tombant).
Sabre baïonnette à Poignée de laiton et fourreau de cuir. Mise au point par Løbnitz.
Baïonnette Marquée “A - <numéro d’arme>”.

M/1867 baïonnette pliante

Long.Totale	320	Lame	190	Md	19
Production

(Photo) (Photo) (Photo)

Couteau baïonnette.
Pour le fusil M1867.
Lame à double tranchant, repliable, plaquettes de bois ou de cuir quadrillé.
Un certain nombre de baïonnettes pliantes ont été testées à cette époque. Celle-ci est repliable derrière la croisière. Le fourreau à une plaque de base qui peut être utilisée comme in pied en position repliée.
Il en existe au moins deux versions :

Plaquettes de cuir et plaque de base ovale.
Plaquettes de bois et plaque de base ronde

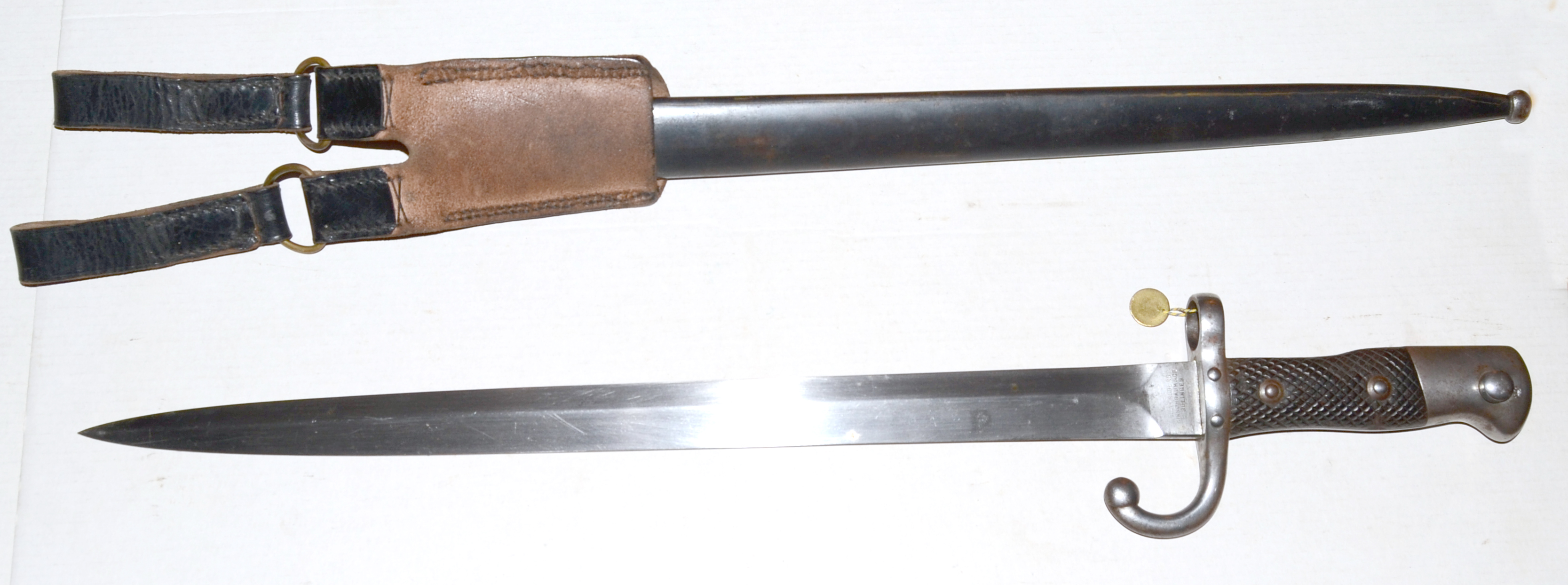

M/1883

Long.Totale	520	Lame	400	Md	18
Production Weyersberg, Solingen 220 ont été commandées en mai 1883

(Photo) (Photo)

Couteau baïonnette
La Poignée ressemble à celle de la Gras Modèle 1874. Lame à double tranchant avec pan creux sur un seul côté. Poignée et croisière en acier. La croisière est fixée par deux rivets. Plaquettes de cuir comprimé. Verrou à ressort interne. Fourreau d’acier.
Ces baïonnettes ont été commandées à Weyersberg alors que les essais devaient être faits avec des baïonnettes plus courtes.
Elles ont été livrées en août 1883, et distribuées à deux compagnies du 21e bataillon. En 1884 elles ont été distribuées au 24^e bataillon. Les essais ont été arêtes en 1885 avec la planification d’un nouveau modèle de fusil.

M/1886 baïonnette aiguille

Long.Totale	548	Lame	431	Md	15
Production Weyersberg, Kirschbaum & Co, Solingen, 160 fabriquées

Photo Photo Photo

Sabre baïonnette.
Pour le « fusil à répétition expérimentalM1 » Remington-Lee (calibre .315), et « fusil à répétition expérimental M2 ».
Poignée et croisière en acier, plaquettes de cuir comprimé tenues par deux rivets. Verrou à ressort interne. Fourreau de cuir à garnitures de fer.
Il y a deux types de baïonnettes pour ce fusil. Les essais ont été conduits au début 1887 au 23^e bataillon d’infanterie. La même baïonnette a été utilisée pendant les essais du « fusil à répétition expérimental M2 » Krag-Jörgensen.
Le Couteau baïonnette a été préféré mais à la place le baïonnette M1889 fut adoptée.

M/1886 couteau baïonnette

Long.Totale	418	Lame	301	Md	15
Production Weyersberg, Kirschbaum & Co, Solingen, 320 fabriquées

Photo Photo Photo

Voir sabre baïonnette M1886

M/1888 couteau baïonnette

Long.Totale	303	Lame	185	Md	-
Production très peu

(Photo) (Photo)

Couteau baïonnette.
Pour le « fusil à répétition expérimentalM1 Modifié ».

Comme ce fusil était monté à mi bois, les anciennes baïonnettes ne pouvaient pas être employées. L’armurier Madsen eut la charge de produire une baïonnette d’après les propositions du Capitaine Meyer. La première fut fournie le 10 mars 1888.
Il existe deux variantes de ce modèle, une avec le tranchant vers le haut et l’autre le tranchant vers le bas.

M/1888 Couteau baïonnette

Long.Totale		Lame		Md	-
Production ?

Couteau baïonnette.
Pour le « fusil expérimental automatique 1888 » et le « fusil expérimental à répétition M2 ».
Ressemble à la baïonnette du « fusil à répétition expérimentalM1 Modifié » mais sans le quillon recourbé.

La crosse du « fusil à répétition expérimental M1 Modifié » danois a due être raccourcie pour compenser des problèmes d’échauffement, de ce fait il nécessitait une nouvelle baïonnette.
Comme le fusil avait in quillon, on pouvait le supprimer de la baïonnette.
Cette baïonnette n’a pas été particulièrement populaire pendant les essais. Elle était considérée comme trop courte. Quelques baïonnettes se sont brisées ou se sont détachées au cours des essais de tir.
Il existe deux variantes de ce modèle, une avec le tranchant vers le haut et l’autre le tranchant vers le bas.

M/1888 baïonnette pliante

Long.Totale	??	Lame	??	Md	-
Production 50

Baïonnette pliante.
Pour le « fusil automatique expérimental Madsen/Rasmussen 1888 ».

La lame est comme celle de la baïonnette M1889. Cette baïonnette était en permanence montée sous le canon.
Sur les 50 fusils fabriqués, 48 avaient la baïonnette fixe, les deux autres avaient un tenon de baïonnette et probablement la baïonnette précédemment décrite.

M/1915

Long.Totale	??	Lame	??	Md	16
Production Haerens Tøjhus

Sabre baïonnette.
Essais pour le fusil Krag Jörgensen M 1889.
La partie d’acier de la poignée est plus fine de quelques millimètres.
La douille est en ligne avec la lame et la croisière, pas comme sur la M 1915.

M/1915

Long.Totale	??	Lame	??	Md	16
Production Haerens Tøjhus

(Photo) (Photo)

Sabre baïonnette.
Essais pour le fusil Krag Jörgensen M 1889.
La partie d’acier de la poignée est plus fine de quelques millimètres. La douille n’est pas alignée avec la lame et la croisière, comme sur la M 1915 ordinaire.

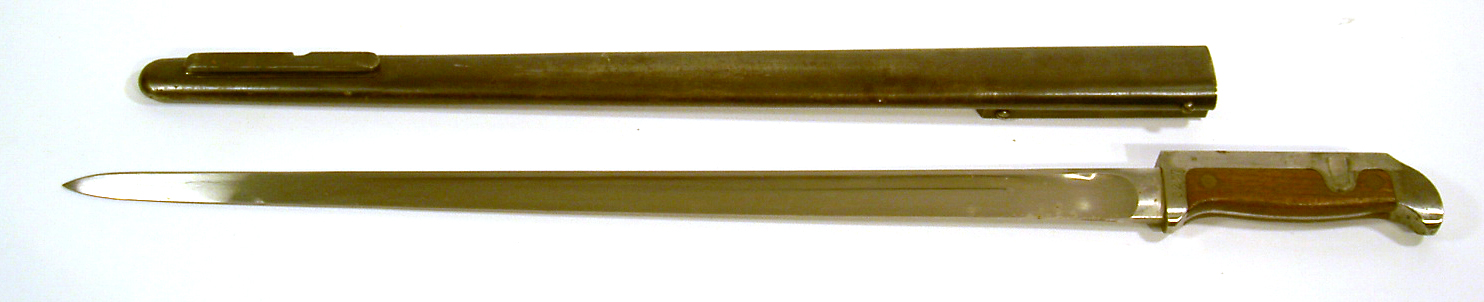

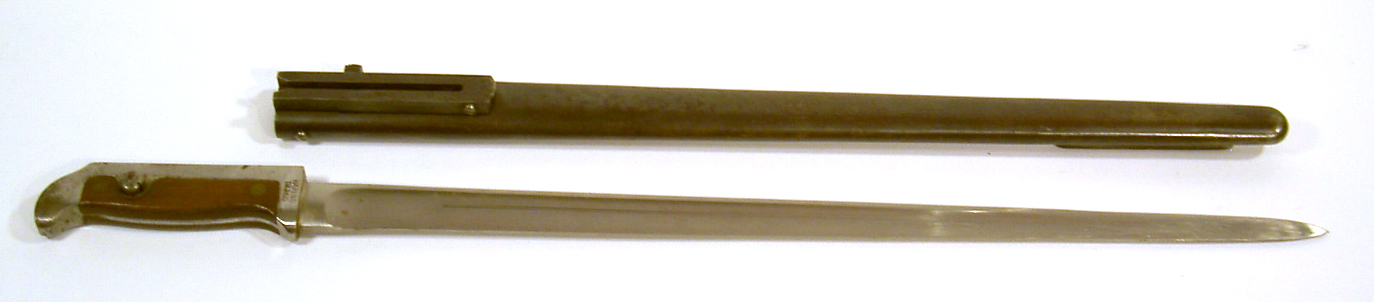

M/1917

Long.Totale	545	Lame	415	Md	-
Production très peu

(Photo) (Photo) (Photo) (Photo) (Photo) (Photo)

Couteau baïonnette.
Pour le fusil Madsen automatique M1917 et le fusil mis au point par Bang.

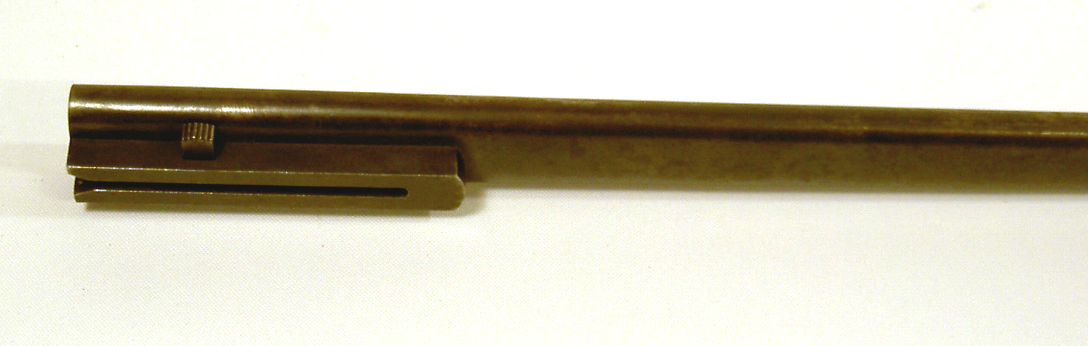

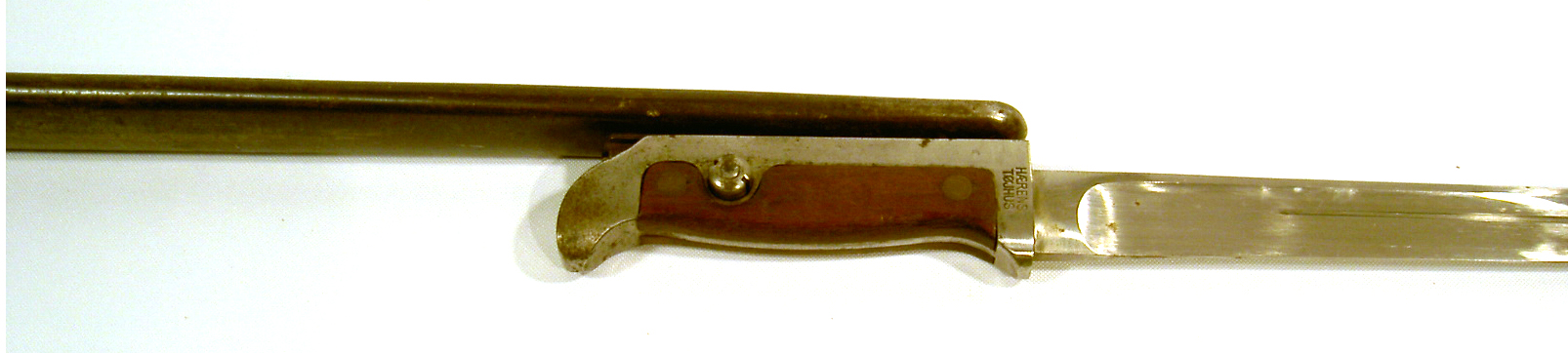

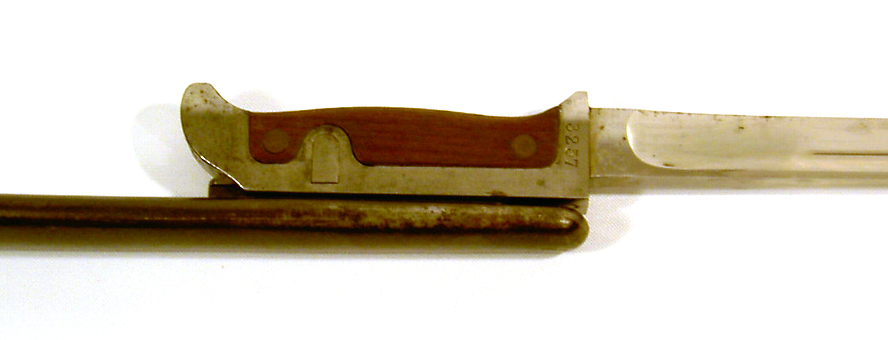

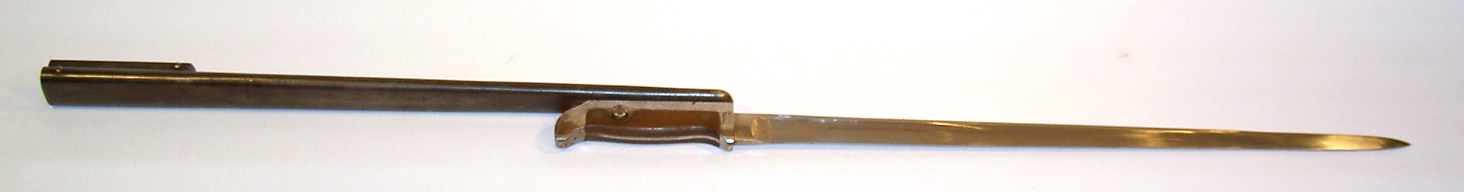

Comme la M 1915 mais sans douille. Fourreau d’acier avec un tenon de baïonnette. Le fourreau est attaché au canon du fusil et la baïonnette montée sur l’extrémité du fourreau.
Mise au point pas Sören Hansen Bang.

M/1952

Long.Totale	220	Lame	130	Md	21.5
Production

Couteau baïonnette.
Pour le fusil M 1952 Mk II Madsen d’exportation

M/1953

Long.Totale	220	Lame	130	Md	21.5
Production

(Photo)

Couteau baïonnette.
Pour le pistolet mitrailleur M 1953 Mk II Madsen d’exportation

M/1975 long

Long.Totale	370	Lame	230	Md	22
Production HMAK

(Photo) (Marking)

Couteau baïonnette
Pour le fusil automatique M 75 (AG3).
Comme la M 1975 mais à lame plus longue. La lame est polie. Le fourreau de fabrication allemande. Pas de porte fourreau danois. Fourreau de type M8A1.
Ce n’est pas réellement une baïonnette d’essais mais je ne sais pas comment la classifier…. Quand le Danemark a commandé une baïonnette pour le fusil AG3, la Lifeguard Royale a souhait son propre modèle et une demande d’offres lancée. Le fabricant a fait quelques baïonnettes longues en même temps que des baïonnettes “normales”, mais les baïonnettes longues n’ont pas été commandées. Elles ont été par la suite vendues par Frankonia.

6. Références

Références
[1]	Svevap, "Bajonetten då till nu", 1976
[2]	Schöön, Björn, "Bayonets, Bajonetter, Bajonette", 1986
[3]	Kiesling, Paul, "Bayonets of the world"
[4]	Møller, TH, "Gamle Danske Våben", 1977
[5]	Haga, Even, "Kongsberg våpenfabriks blankvåpenproduksjon for hæren"
[6]	Karlsen/Mathiesen/Ruud, "Norske blankvåpen 1814 - 1980", 1982
[7]	Janzen, Jerry L, "Bayonets of the Remington cartridge period", 1993
[8]	Vaabenhistorisk Tidskrift, Diverse artiklar/Various articles
[9]	Vaabenhistorisk Aarboger, Diverse artiklar/Various articles.
[10]	Sauer, Christian, Samlare av danska bajonetter, medlem af Vaabenhistorisk Selskab.
[11]	Løvshall, Frans, "Den nye TH Møller", 1998
[12]	Evans, R.D.C. Articles in e.g. Vaabenhistorik Selskaps tidskrift.
[13]	Finn Askgaard, Töjhusets skrifter no 9. "Rustmeter C W Kyhl."
[14]	Løvshall, Frans, "Danske bajonetter & knive 1945 - 2005", 2006
