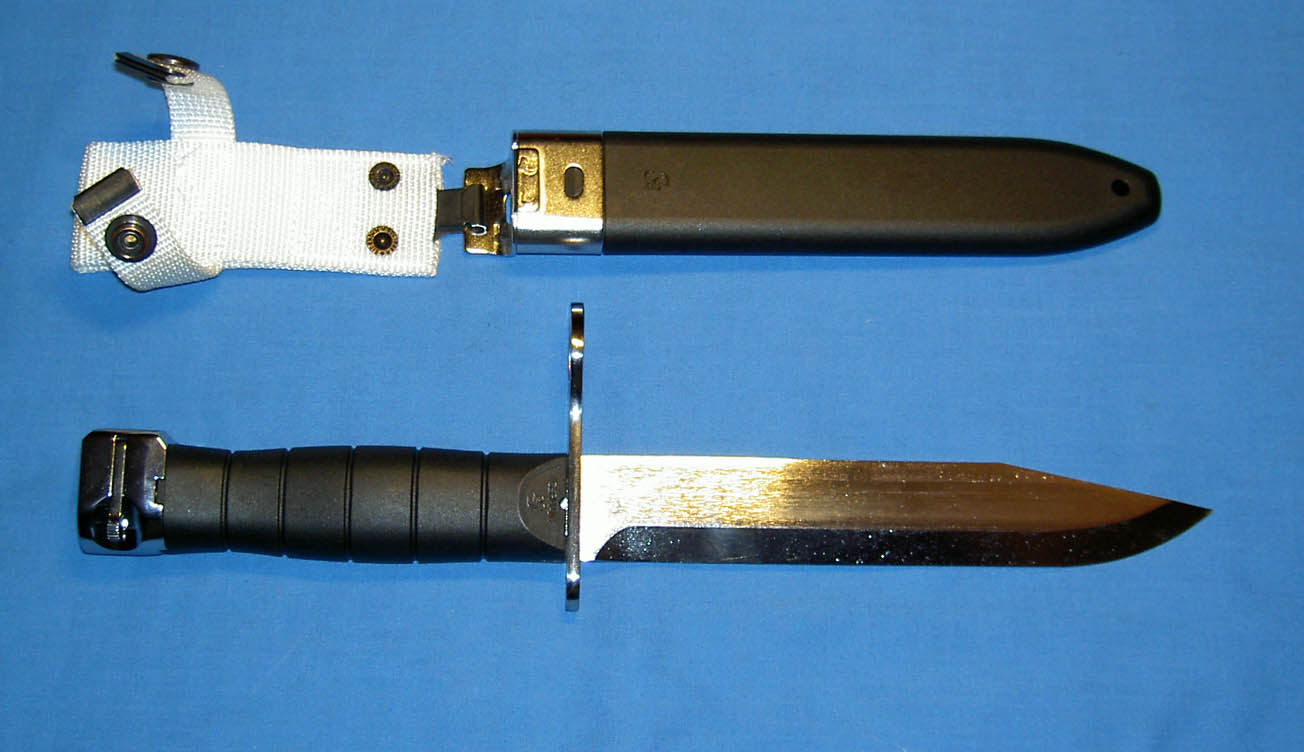

• AK5C Hökvakt ergänzt

• englischer und schwedischer Zweig anstatt beider Texte im selben Dokument
• geringfügige Korrekturen

• m/1867 for 6,5 mm carbine m/94
•  fm/1910 -> fm 1910.
• m/1804
• m/1807
• m/1815-20
• Referenz

• Versuchsmodelle, fm 1910, fm 1915

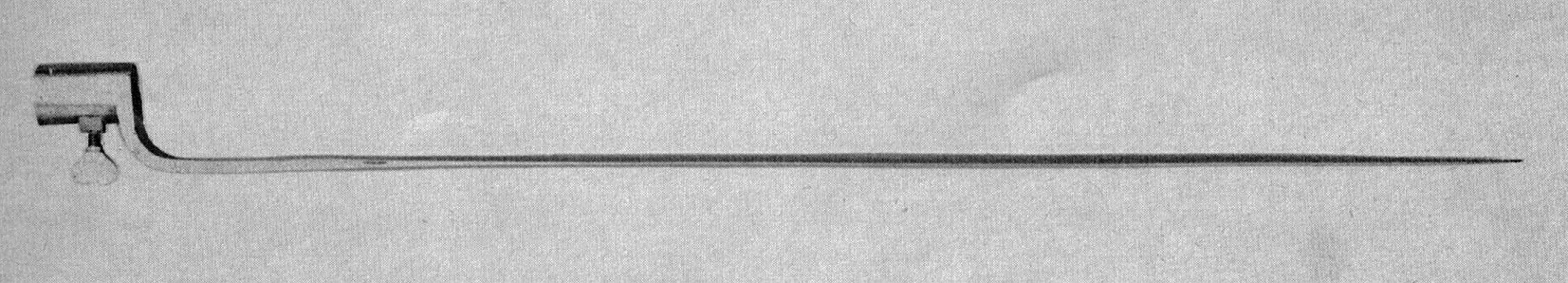

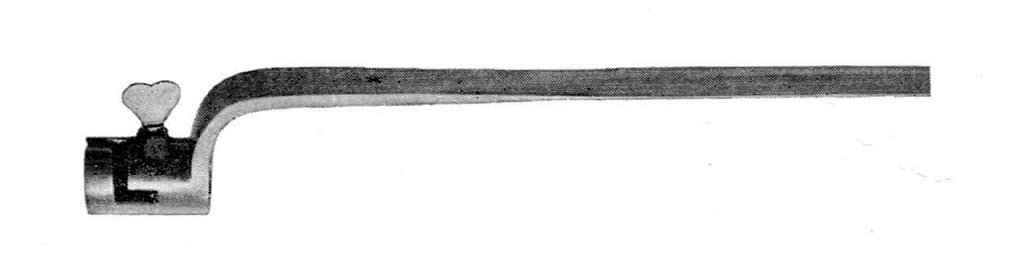

Dillenbajonett mit zweischneidiger Klinge, Halteschraube und zweifach gebrochenem Gang (Zick-Zack). Eingeführt am 18.05.1696.

3000 Säbelklingen wurden 1696 von der `Wira bruk' geliefert, um sie für Spundbajonette zu nutzen (siehe m/1692). Stattdessen wurden diese Klingen zu m/1696 aptiert. Die Fertigung endete 1699, ausgenommen die Modifizierung der zweischneidigen Klingen.

Dillenbajonett mit einer sehr eigenartigen Konstruktion, bei der das bisherige erfolgreiche Konzept aufgegeben wurde.

Das Bajonett sieht wie das m/1696  mit sehr kurzer Dille aus, nur mit kurzem geraden Gang und einer Halteschraube auf der Dille. Die Klinge ist einschneidig.

Dillenbajonett ohne Gang, aber mit einem Steg  zur Aufnahme der Halteschraube. Die Klinge ist flach und einschneidig. Der Steg wurde an der Dille angelötet. Dieses Bajonett sieht wie das m/1699 aber mit längerer Dille aus und wird das Basismodell für die Bajonette der nächsten 40 Jahre.

• 1789 (“förändringsmodell”), wurde auf der rechten Laufseite aufgepflanzt. Diese Modifikation ist mir unbekann
• 1791 ("reparationsmodell") , m/1716-91. Zweifach gebrochener Gang (Zick-Zack) und Halteschraube wie beim m/1791 (Aufpflanzung an rechter Laufseite). Achtung! Es existieren zahlreiche Kopien (Fälschungen) dieser Modifikation, hergestellt in Indien. Diese tauchten während der 1970er Jahre auf dem Markt auf..
• 1803 ("förändringsmodell"), auf der rechten Laufseite aufgepflanzt. Der Steg wurde entfernt und eine Halteschraube an der Dille angebracht.

Dillenbajonett, welches dem m/1716 sehr ähnelt, aber die Bajonettspitze ist mehr dreieckig.

Es hat eine flache, einschneidige Klinge und eine Dille mit Halteschraube am Steg.

Die Leibwache war ein Teil des Garde du Corps und existierte nur für einige Jahre. Die Geschichte des Garde du Corps begann als Leibgarde von König Gustav Wasa im 16. Jahrhundert, und im Jahr 1699 wurde die „Garde du Corps Ihrer Majestät“ eine selbständige Einheit. Jedoch erst unter dem Kommando von König Karl XII. wurde sie das berühmte und gefürchtete Garde du Corps („drabantkar“).

Das Corps zählte nie mehr als 200 Männer, alle Mitglieder der Einheit hatten Offiziersrang.

Der Kommandeur des Corps hatte den Titel Kapitänleutnant („Kaptenlöjtnant“), aber den Rang eines Generalmajors.

Als König Carl XII. nach der Poltava-Katastrophe zurückkehrte, war sein Garde du Corps auf wenige Männer reduziert worden. In dem Versuch, diese Eliteeinheit wiederzubeleben, stellte er die „Leibgarde“ („Livkvadronen“) auf, welche der Garde du Corps untergeordnet war. Die Leibwache bestand aus weniger als 400 Mannschaften und Offizieren. Ihr kommandierender Offizier war Kapitänleutnant Carl Gustaf Hård von der Garde du Corps. Die Leibwache wurde am 16. Dezember 1716 aufgestellt. Sie war mit den besten Waffen ihrer Zeit bewaffnet – z.B. wurden 400 Musketen aus den Fabriken sowohl von Jönköping als auch von Örebro bestellt , so dass die Einheit die besten auswählen konnte! Die anderen 400 wurden eingelagert.

• 1789 (“förändringsmodell”), wurde auf der rechten Laufseite aufgepflanzt. Diese Modifikation ist mir unbekannt.
• 1791 (“reparationsmodell”) zweifach gebrochener Gang (Zick-Zack) und Halteschraube wie beim m/1791 (Aufpflanzung an rechter Laufseite), m/1725-91
• 1803 (“förändringsmodell”), auf der rechten Laufseite aufgepflanzt. Der Steg wurde entfernt und eine Halteschraube an der Dille angebracht.

Dillenbajonett mit einschneidiger, an der Spitze zweischneidiger Klinge, Halteschraube, Randwulst am Dillenende und zweifach gebrochenem Gang (Zick-Zack). Wurde auf der linken Laufseite aufgepflanzt. Das erste Bajonett, bei dem Dille und Klinge mit einem Arm verbunden sind.

Modifizierungen und Varianten:

• 1789 (förändringsmodell), Aufpflanzung an der rechten Laufseite. Der gebrochene Originalgang wurde geschlossen. (Bild) (Bild)
• 1805 (reparationsmodell), zweifach gebrochener Gang (Zick-Zack) und Halteschraube wie m/1791 (Aufpflanzung an rechter Laufseite).
• Variante mit Haltering und geradem Gang. Aufpflanzung an rechter Laufseite. (Bild) (Bild) (Bild) (Bild)
• Variante mit kürzerer Dille und Haltering wie m/1840. Es existieren auch brünierte Exemplare mit der langen Dille.  (Bild) (Bild)

Dillenbajonett, das durch den runden Bajonettarm und die Klingenschulter charakterisiert wird. Es ist das einzige Bajonett aus dieser Periode mit rundem Bajonettarm, abgesehen von wenigen sehr seltenen Modellen. Das Bajonett hat einen zweifach gebrochenen Gang (Zick-Zack), eine Halteschraube hinter dem Klingenschaft und keine Dillenwulst.

Dreieckige Klinge mit Hohlkehlen und Klingenschulter.

Die Lederscheide hat ein inneres  Ortblech aus Stahl und einen stählernen Tragehaken.

Dillenbajonett mit einschneidiger Klinge, zweifach gebrochenem Gang (Zick-Zack) und Dillenwulst. An der rechten Laufseite aufgepflanzt, Schneide nach außen/unten.

Dillenbajonett, dreieckige Klinge mit Hohlkehle, abgewinkelter Arm mit gerundeter Außenseite, Randwulst an der Dille, zweifach gebrochener Gang (Zick-Zack). Ab diesem Modell waren alle Bajonette brüniert.

• Es gibt dieses Bajonett auch ohne Randwulst. Bei dieser Variante beginnt die Hohlkehle ca. 90 mm entfernt von der Bajonettschulter. (Bild)

Dillenbajonett für das Gewehr m/1791, m/1794 für die “Smaland Kavallerieregimenter”, m/1747-91, m/1762-91 und m/1775-91 (Reparationsmodell).

Dillenbajonett, dreieckige Klinge mit Hohlkehlen, Randwulst an der Dille (keine Brücke).

Die Länge ist nicht nachgewiesen, es ist wahrscheinlich eine Variante des Bajonetts für das Artillerie-Gewehr.

Säbelbajonett für das Gewehr m/1793 (jägarstudsare). Das erste Säbelbajonett, das in Schweden eingeführt wurde. Einschneidige Klinge, Messinggefäß. Achteckiger Mündungsring mit Halteschraube.

Entworfen von Oberst Jägerhorn für die Savolax und Karelischen Jäger. Laut königlicher Order vom 27.04.1803 sollten die Säbelbajonette ausgemustert werden, blieben aber bis mindestens 1806 in den Savolax Jägerregimentern im Einsatz.

Dillenbajonett.

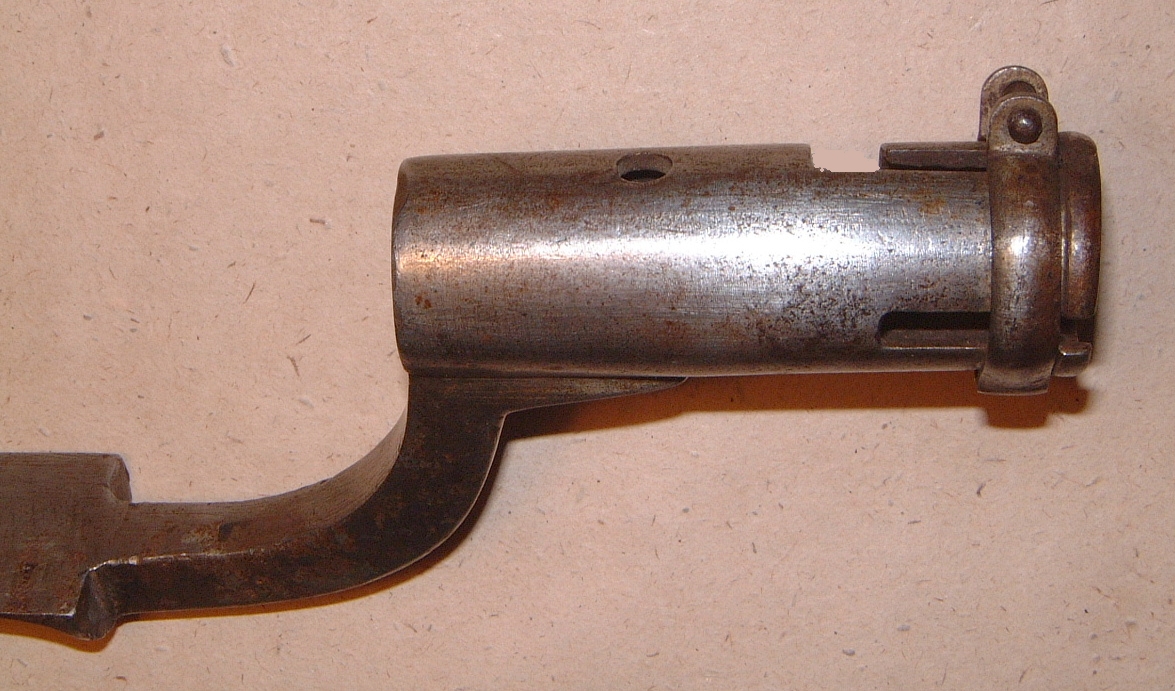

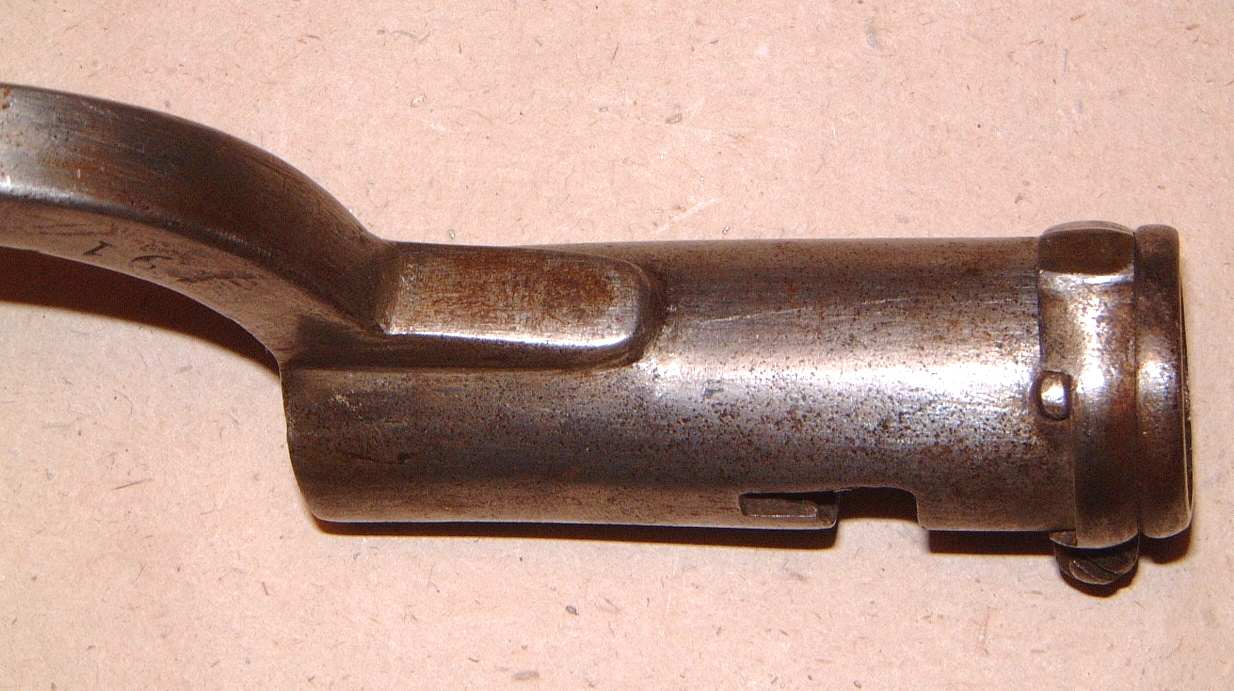

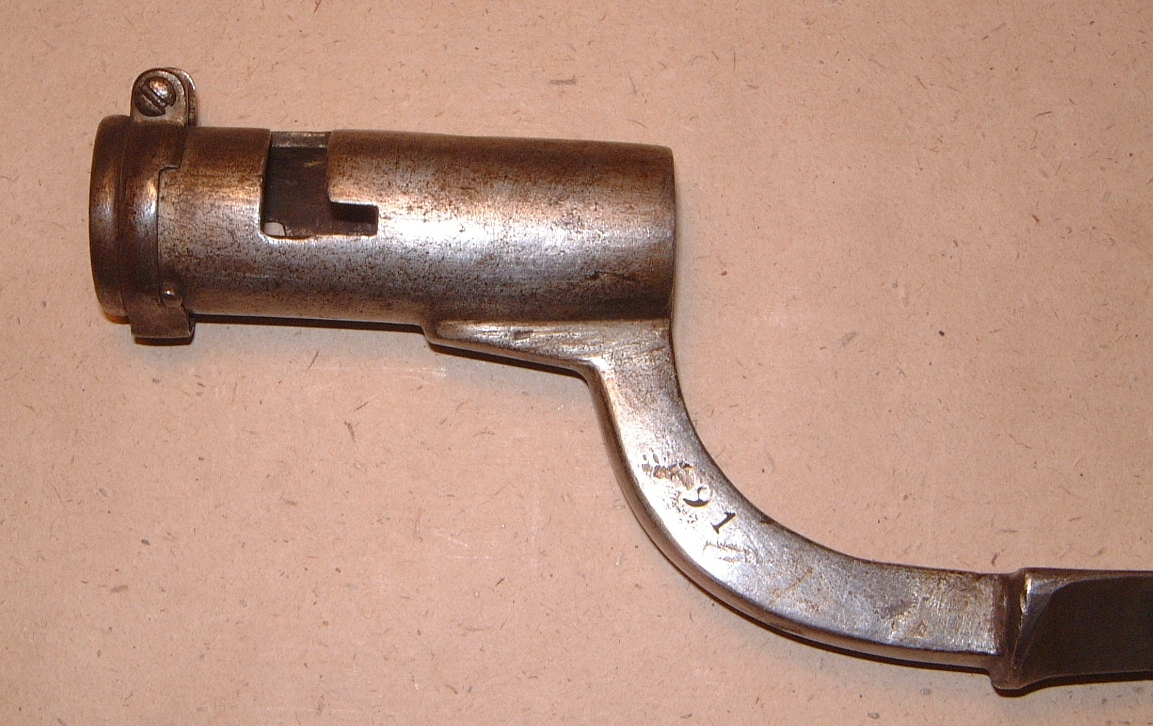

Das Bajonett hat einen geraden offenen Gang und einen Haltering. Am 29.04.1807 wurde verfügt, das Gewehr m/1804 mit einem Bajonett auszustatten.

Dillenbajonett mit dreieckiger Klinge, 2 Hohlkehlen, flacher Innenseite und rundem Arm. Es existieren einige Varianten dieses Bajonettes:
·  Mit Halteschraube Die Halteschraube ist unter der Dille angebracht.

·  Mit Haltering Ich glaube, dass es eine schwedische Variante ist mit verschlossenem Zick-Zack-Gang, der durch einen geraden Gang ersetzt wurde (ähnlich m/1815) . Es hat eine Brücke. (siehe auch m/1747).

In Schweden benutzte Brown-Bess-Bajonette hatten gewöhnlich eine Nummer auf dem Arm (Buchstaben 4 mm hoch). Die an die Gotland Miliz (Gotlands Nationalbeväring) ausgegebenen Bajonette wurden mit “Nummer ) Bataillon Nummer” auf der Dille gestempelt. Die Bataillone waren: S- Süden, V – Visby, M – Mitte und N – Norden.  Beispiel: "7)M2694“

Dillenbajonett für die Gewehre m/1815, m/1815-45, m/1815-49, m/1848, m/1815-20 und m/1815-38. Dreieckige Klinge mit Hohlkehlen, abgewinkeltem Arm,  Haltering,  geradem Gang und Dillenwulst.

Die an die "Gotlands Nationalbeväring“ ausgegebenen Bajonette sind gestempelt mit `Nummer Bataillon Nummer' auf dem Arm.

Die Bataillone sind S – Süden, V – Visby, M – Mitte und N – Norden. (Beispiel: "1131 S 79“)

Säbelbajonett für das Jägergewehr m/1815-20 („fältjägarstudsare“) sowie das Gewehr m/1815-38.

Am 31.03.1820 wurden 800 Gewehre und Bajonette für die Jämtland-Jäger bestellt.

Dillenbajonett für das Gewehr m/1815-20 (`studsare') für die Jäger (`fotjägare').

Eventuell ein aptiertes m/1804? Ähnelt dem m/1815-26 aber etwas kürzer. Meist gestempelt mit Krone über ‘E’.

Dillenbajonett für das Gewehr m/1815-26 für die Infanterie-Jäger.

Dillenbajonett für das Infanteriegewehr m/1840, m/1845 und das Miniegewehr m/1854.

Runder oder abgewinkelter (?)  Arm. (Ich habe es nur mit rundem Arm gesehen.)
Nach 1850 wurde dieJahreszahl auf die Fehlschärfe der Bajonette gestempelt (Kontrollvorschrift 1850). Diese wurden als m/1845 bezeichnet.

Dillenbajonett, runder Arm,  Dille und Arm brüniert, Klinge poliert. Es ähnelt dem m/1840, ist aber kürzer.

Dillenbajonett für das Gewehr m/1860, gefertigt von Wrede), den Kammerlader m/1860-64 sowie den Hinterlader m/1860-64-88. Brüniert oder gebläut .

Dillenbajonett für das von Hagström entworfenen Kammerladergewehr m/1864 sowie das m/1864-68. Brüniert oder poliert. Am 23.01.1864 erging ein Erlass, 4.000  m/1860 entsprechend des m/1860-Entwurfs umzubauen. Am 9.2. wurde entschieden, alle m/1860 umzubauen. Das Modell m/1864 wurde am 27.07.1864 eingeführt. 1867 gab es 14.886 m/1864, am 01.05.1867 waren es ca. 30.000 m/1860-m/1864.

Dillenbajonett.

Einzigartige Konstruktion mit Druckknopf. (Übrigens die gleiche Art von Druckknopf wie bei den Versuchsmodellen fm/1913 und fm/1910!)

Messerbajonett für Gewehr m/1896, m/1938 und AG m/1942. Kurzes Messerbajonett mit stählernem Gefäß, die Klinge ist einschneidig mit einer dünnen Hohlkehle. Die Scheide ist ebenfalls aus Stahl. Der stählerne Griff hat eine Röhrenform und ist hohl. Bei aufgepflanztem Bajonett wird der Ladestock in den Bajonettgriff eingeführt. Bajonettgriff und Scheide sind gebläut, die Klinge poliert. Das Bajonett hat einen konischen Verriegelungsknopf. In den ersten Jahren wurde das Bajonett mit einem flachen Verriegelungsknopf hergestellt und hatte eine eher braune Farbe statt gebläut. Man sagt auch, dass das Bajonett anfänglich mit einer zweischneidigen Klinge gefertigt wurde.

Das Bajonett wurde am 15.10.1897 per Generalorder 1329 eingeführt. Mit derselben Order wurde die Aufpflanzvorrichtung für das Gewehr m/1896 eingeführt!.

Die ersten 280.000 Bajonette wurden zwischen 1899 und 1912 durch Eskilstuna Jernmanufactur AB gefertigt. 1912 wurden die Werkzeuge an Carl Gustaf Stad verkauft, welches die Produktion ab 1913 übernahm.

Es gibt eine Anzahl von Varianten dieses Bajonettes:

• Ausgehbajonett, vernickelt, (meistens das frühe Modell mit dem flachen Verriegelungsknopf !).
• Dolch. Es gibt viele Varianten. Alle wurden bei EJ AB in den frühen Jahren des 20. Jahrhunderts hergestellt.
• Eine Variante, bei der die Klinge durch eine kleine Flagge ersetzt wurde. Wurde im Manöver durch Richtposten ('riktkarl') benutzt, um der Truppe die Richtung anzugeben.
• Eine Variante mit Schraube zum Anschluss eines Erdungskabels, m/1912 (wurde an Fernmeldetruppen als Erdungsverbindung ausgegeben.)  [9]

Messerbajonett für den Karabiner m/1894-14 und den Halbautomaten m/1945C. Zweischneidige Klinge ohne Hohlkehle. Holzgefäß mit Knauf aus Stahl. Gebläute Stahlscheide.

Die frühen m/1914 hatten eine etwas spitzer auslaufende Scheide (wie das Versuchsmodell fm/1913) und einen runderen Scheidenknopf. Die Scheiden der späteren Bajonette waren im Bereich der Klingenspitze dann breiter.

Dieses Bajonett wurde von den berittenen Einheiten, hauptsächlich der Kavallerie und der Ehrengarde, geführt.

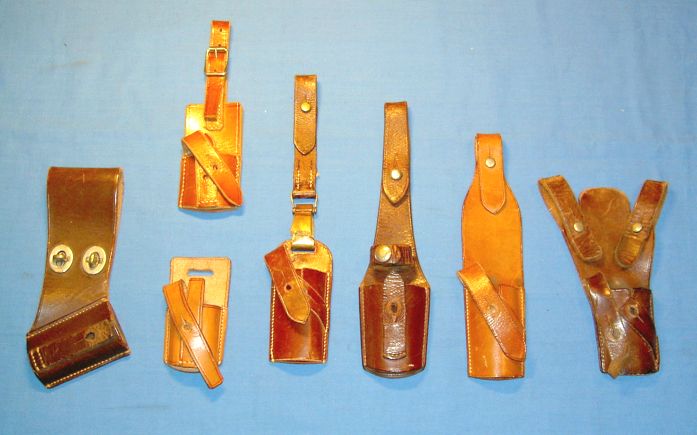

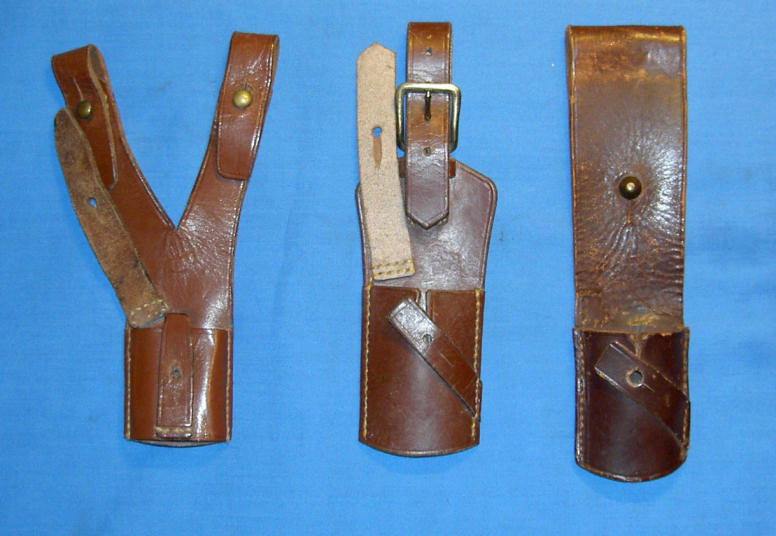

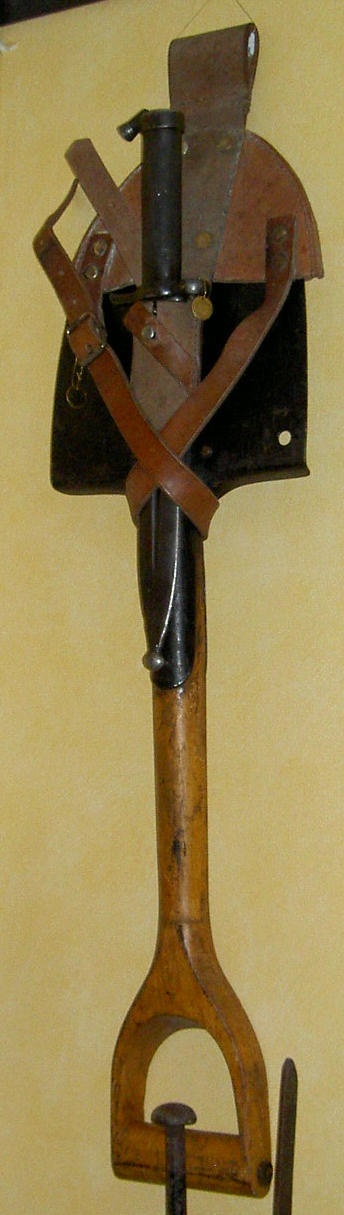

Die berittenen Einheiten hatten eine besondere Seitengewehrtasche, um das Bajonett in einem 45°-Winkel tragen zu können.

In den späten 1950er Jahren wurden die meisten Karabiner verschrottet; die restlichen Karabiner werden von der Leibwache "Livgardet" sowie bei Feierlichkeiten genutzt.

Säbelbajonett für den Karabiner m/1894-14 und den Halbautomaten m/1945C mit langer einschneidiger Klinge, flachem Rücken und Hohlkehle. Gefäß aus Holz mit stählernem Knauf (wie m/1914), gebläute Stahlscheide.

Das Bajonett wurde mit der Klinge nach innen/oben aufgepflanzt.

Messerbajonett für das Gewehr m/1939 und m/1940.

Ca. 5.000 Stück wurden importiert?).
Es ist ein deutsches Seitengewehr S84/98 für den 98k; die lederne Seitengewehrtasche ist eine modifizierte Seitengewehrtasche für das m/1914.

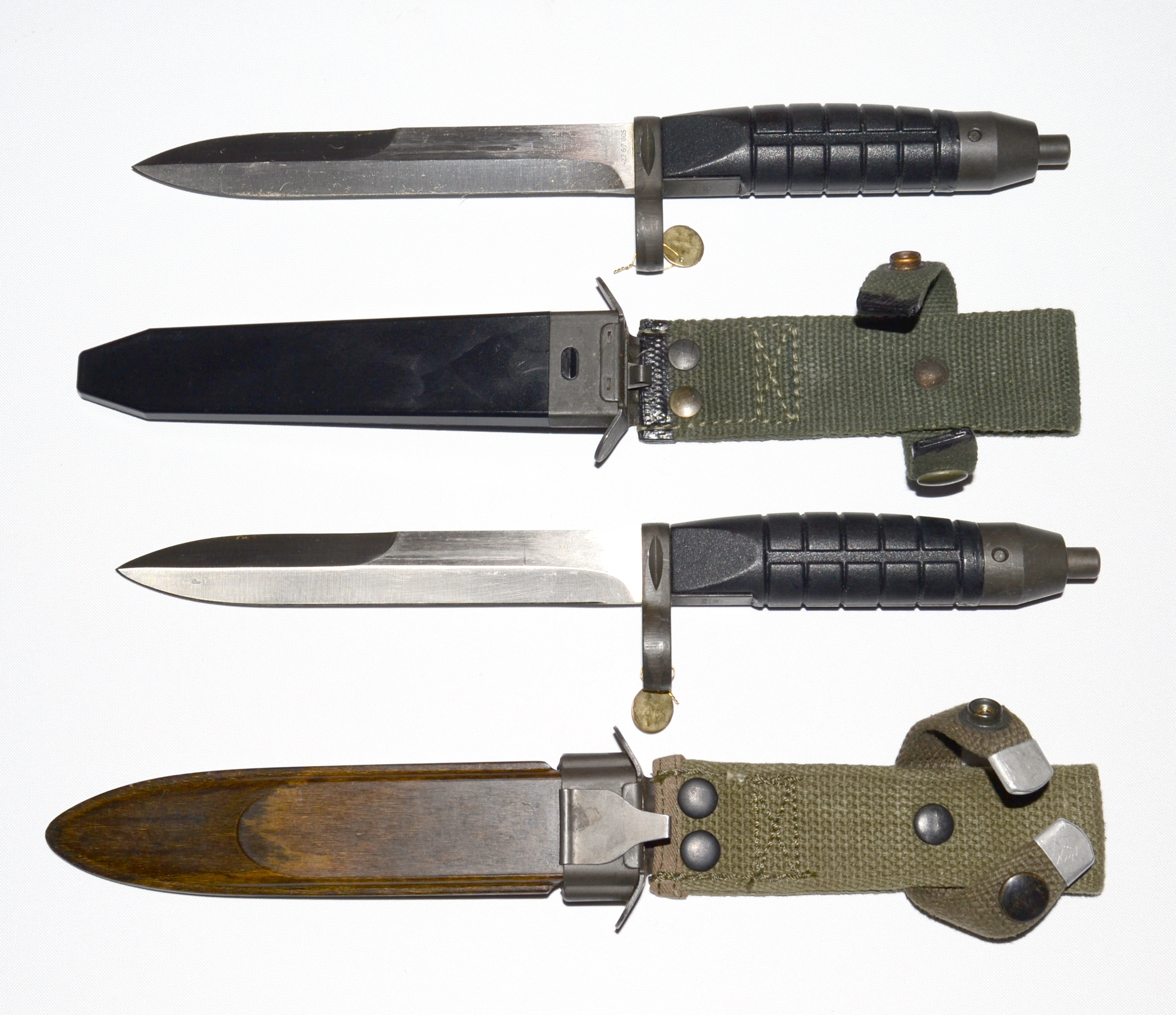

Messerbajonett; die von Eickhorn gefertigten Bajonette haben eine etwas schmalere Klingenspitze als die BACHO-Bajonette.

Zwei Scheidenarten:

1. Frühe Scheide aus Kunststoff, Holzoptik, Haltevorrichtung auf der Vorderseite.
2. Spätere Ausführung, schwarzes Plastikmaterial, Haltevorrichtung auf der Rückseite.

Von Eickhorn hergestelltes Messerbajonett, welches auf dem Bajonetttyp 2000 basiert. Wurde gegen Jahresende 2008 eingeführt, aber ich habe keine Informationen zur Anzahl der bestellten Bajonette usw. Man sagte damals, dass außerdem ein Feldbajonett bestellt worden wäre. Die Bezeichnung lautet M4900-155011 HÖGVAKTBAJ AK 5C.

Zu bemerken ist noch, dass das Bajonett auch mit dem auf der Klinge geätztem Text „Victoria & Daniel, 2010, <no> von 250“(deutscher Text) lieferbar war.

Dillenbajonett mit Federpflanzung (Khyl?)

In dieser Zeit wurden einige Versuchsmodelle entwickelt, hauptsächlich von Fahlström.

Dillenbajonett, Dille stammt ca. aus dem Jahr 1790, die Klinge vom Entersäbel m/1748. Entwurf von Hellvig.

Dillenbajonett; der “Arm” ist in 2 „Beine“ geteilt, möglicherweise um die Zugänglichkeit des Ladestockes bei aufgepflanztem Bajonett zu gewährleisten.

Säbelbajonett ähnlich Faschinenmesser m/1848, mit der einschneidigen Klinge des Hafström-Modells. Parierstange und Knauf  aus Messing.

(Es existieren Stücke mit stählerner Parierstange und Knauf.)

Säbelbajonett, hölzerne Griffschalen, Knauf und Parierstange aus Messing, gerade Klinge. Die Scheide wurde eindeutig vom deutschen SG71 beeinflusst.

Das Bajonett stammt aus der Phase der norwegisch-schwedischen Versuche in den Jahren 1876-1889 zur Entwicklung eines gemeinsamen Gewehres. 1878 entschied  die Kommission, 50 Jarmann-Gewehre für Truppenversuche in beiden Ländern (25 Gewehre je Land) herzustellen.

• 1. Juni 1878: Ein Säbelbajonett für das preußische Jägergewehr wird zur Kongsbergs Vapenfabrik geliefert.
• 17. August 1878: Die Kongsbergs Vapenfabrik gibt bekannt, dass seine Lieferung von 10 Säbelbajonetten für das Jarmann-Gewehr an die Carl Gustaf Stads Gevärsfaktori gesandt wurde.
• 25. August 1878: Die Kongsbergs Vapenfabrik gibt bekannt, dass die übrigen 65 Säbelbajonette versandt worden.
• 5. September 1878: 75 Säbelbajonette kommen in der Carl Gustaf Stads gevärsfaktori an; die letzten 65 Stück am 3. September.
• 17. September 1878: Das Stockholmer Zeughaus erklärt, 25 Jarmann-Gewehre für Versuchszwecke erhalten zu haben.
• 28. September 1878: Die norwegischen Zeugmeister bestätigen den Erhalt von 25 Jarmann-Gewehren.
• 17. Oktober 1878: Das Stockholmer Zeughaus erhält weitere 25 Jarmann-Gewehre.
• 6. Februar 1879: Ein preußisches Säbelbajonett wird von der Kongsbergs Vapenfabrik zurückgeliefert.

Dillenbajonett mit mittigem Sperrring und geradem Gang. Lederscheide mit stählernem Tragehaken. Das Bajonett stammt aus der Phase der norwegisch-schwedischen Versuche zur Konstruktion eines gemeinsamen Gewehres in den Jahren 1876-1889. 1881 wurde beschlossen, 500 Jarmann-Gewehre in der Carl Gustaf Stads Gevärsfaktori zu fertigen. Alle waren 2-bändig, nummeriert 1-500 und gefertigt im Jahr 1882. Alle wurden im Sommer 1882 ausgeliefert, und zwar

• 80 an die "Kongl Svea Lifgarde"
• 80 an die "Kongl andra Lifgardet"
• 40 an die „Rosersbergs shooting school” und
• 300 an Karlsborg.

(Sie wurden dann als fm/1883 bezeichnet.)

Zu dieser Zeit wurde entschieden, weitere 1000 Gewehre herzustellen. Die meisten wurden mit dem Fertigungsjahr 1883 und 1884 gestempelt, aber sie wurden nicht vor 1885 ausgeliefert.

Alle diese Gewehre waren 3-bändig und nummeriert von 501…1.500.

Kreuzförmige Klinge (siehe französisches m/1886), für das Bergman-Gewehr.

Der Konstrukteur Oskar William Bergman wurde am 5.12.1860 geboren und diente 1881 als Unteroffizier beim "Upplands regemente".

• Kurzer Knauf, runder, eng am Lauf anliegender Mündungsring
• Langer Knauf, ovaler Mündungsring, wodurch das Bajonett keine Berührung mit dem Lauf hat

• Kurzer Knauf, runder, eng am Lauf anliegender Mündungsring
• Langer Knauf, ovaler Mündungsring, wodurch das Bajonett keine Berührung mit dem Lauf hat

• Kurzer Knauf, runder, eng am Lauf anliegender Mündungsring
• Langer Knauf, ovaler Mündungsring, wodurch das Bajonett keine Berührung mit dem Lauf hat

• Z. B. wurden 48 von den 50 Bajonetten, welche nach Karlskrona geschickt wurden, auf dem Torpedoboot 'Örnen' getestet; diese Tests waren offenbar erfolgreich.
• Die Rekruten der 7. Schul- Artilleriekompanie berichteten, dass der Einsatz des Bajonettes zu einem stark abweichenden Trefferbild führte. Keines der Modelle wurde empfohlen. Insbesondere wurde die Scheide des langen Bajonettes als zu anfällig kritisiert (eine Lederscheide wäre weniger anfällig gegenüber Biegung usw.)

Messerbajonett mit zweischneidiger Klinge ohne Hohlkehlen. Stahlgefäß mit hölzernen Griffschalen, welche von 2 Schrauben gehalten werden. Knauf mit T-förmigem Kasten und rundem Verriegelungsknopf. Gebläute Stahlscheide, welche durch einen hinter der Parierstange liegende Verriegelung mit dem Bajonett verbunden wird.

Dies ist eines der bekannteren schwedischen Versuchsmodelle.

• Der Verriegelungsknopf ist rund statt oval.
• Der Mündungsring ist breiter als die Parierstange. Beim Modell m/1914 sind beide gleich breit.
• Die Klinge ist spitzer.
• Der Trageknopf der Scheide hat eine rundere Form.
• Die Scheide ist – wie die Klinge – spitzer.

Die Versuchsmodelle des neuen Karabiner-Bajonettes wurden Anfang 1913 bestellt, und in einer königlichen Order vom 23. Mai 1913 wurde festgelegt, die Versuche bei der 8. Kompanie (("Norrlands Dragonregemente") in Umeå durchzuführen. Am 4. Dezember 1913 wurde das fm/1913 angenommen, gleichzeitig wurden 500 Stück bei Carl Gustaf Stad bestellt. Mit Generalorder 736 vom 06.07.1914 wurden die Versuche auf die 1. Kompanie der Königlichen Garde zu Pferd ("Livgardet till häst") in Stockholm sowie auf eine Esquadron der 3. Kompanie der Husaren des Leibregiments ("Livregementets husarer") in Skövde ausgedehnt. Der Grund dafür war, dass wahrscheinlich die gesamte Kavallerie das Bajonett testen sollte, und so wurden weitere Versuche erforderlich. Diese sollten bis zu den Regimentsmanövern von 1915 fortgeführt und die Bewertung dann bis 1. November 1915 abgegeben werden. Im Juli 1914 wurden 300 Bajonette an die 8. Kompanie sowie 100 Bajonette an die 1. und 3. Kompanie ausgegeben. Es ist möglich, dass fm/1913 auch noch nach der Ausgabe des Modells m/1914 im Einsatz blieben.

Messerbajonett, Griff wie m/1896, Klinge aber länger und breiter.

Säbelbajonett mit langer einschneidiger Klinge mit flacher Hohlkehle. Stählernes Gefäß mit hölzernen, mit 2 Schrauben befestigten Griffschalen. Knauf mit T-förmigem Kasten und rundem Verriegelungsknopf. Das Bajonett kombiniert das Gefäß des fm/1913 mit der Klinge des m/1915.

Gebläute Stahlscheide mit angenietetem Mundblech, die Arrietierung des Bajonettes in der Scheide erfolgt über eine hinter der Parierstange befindlichen Verriegelung.

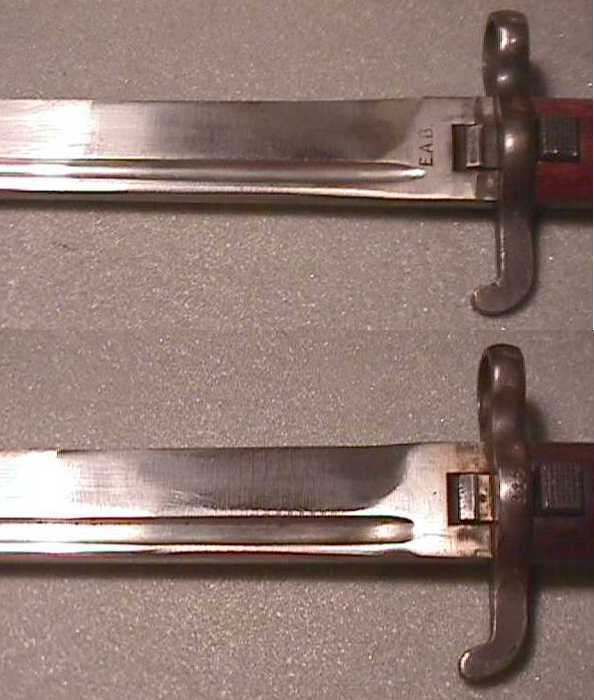

Hauptunterschiede zum Model m/1915:

Der Verriegelungsknopf ist eher rund statt oval und liegt näher an der Knauf-Oberseite. Der Mündungsring ist breiter als die Parierstange; beim Modell m/1915 sind beide gleich breit. Der Trageknopf der Scheide hat eine etwas rundere Form.

Am 15. Oktober 1914 erhielt die Carl Gustaf Stad eine Bestellung über 330 Karabiner 6,5 mm sowie Bajonette fm/1913 für die Marine. Weniger als 1 Monat später, am 9. November 1914 wurde die Bestellung geändert in 300 Bajonette mit Klingen und Scheiden wie das an die Fabrik geschickte Projektmodell, jedoch mit dem Gefäß und der Aufpflanzung wie das fm/1913.

Am 18.Januar 1915 wurde das Säbelbajonett m/1915 angenommen und gemäß einer Anweisung  vom 22.Januar sollten die zuvor bestellten 330 Bajonette nach dem Vorbild eines am selben Tag an die Fabrik gesandten Modells gefertigt werden. 3 Wochen später, am 11. Februar, wurden weitere 710 Karabiner samt Bajonetten bestellt.

Versuchsbajonett (Messerbajonett) für das halbautomatische Gewehr von Lundin.

Das Messerbajonett für das AK4 (G3) wurde 1963 in mindestens 3 Serien gefertigt (gestempelt mit L, S oder O auf der Parierstange.) Es ähnelt dem Model m/1965, hat aber folgende Unterschiede:

• Dünnerer Griff mit 12 “Rippen”
• Die Parierstange hat keine Aufnahme für die Scheidenarretierung
• Die Verriegelungsvorrichtung ähnelt dem frühen deutschen G3 oder dem norwegischen AG3
• Die Scheide entspricht der des Versuchs-Kampfmessers fm/1964 oder dem frühen m/1965 ohne Arretierung
• Der Griff ist etwas locker

Dillenbajonett für das Augustin-Jägergewehr m/1849 (Vorgänger des m/1854)

Zweifach gebrochener Gang (Zick-Zack).

Messerbajonett mit zweischneidiger Klinge, Verriegelungsmechanismus wie beim dänischen m/1889. Im Zusammenhang mit der Beschaffung eines automatischen Karabiners wurden die folgenden Modelle in den späten 1950ern getestet:

• `Gram'. Arbeitsname des Fertigungswerkes, stellt eine Weiterentwicklung des AG m/42 dar.
• M14
• SIG
• Heckler & Koch G3
• FN FAL

Dillenbajonett mit Haltevorrichtung in der Dillenbasis. Dille und Klinge aus einem Stück gefertigt, Stahlscheide.

Es existieren verschiedene Modelle sowohl vom Bajonett als auch von der Scheide, jedoch wurde die Stahlscheide in Schweden in Verbindung mit einer abgeänderten m/1914-Seitengewehrtasche aus Leder geführt.

Dillenbajonett (siehe auch "British and Commonwealth Bayonets" #42) mit zweischneidiger flacher Klinge mit sechseckigem Querschnitt sowie Klingenwulst. Dieses Bajonett wurde in Dänemark/Norwegen, Schweden, den USA, den deutschen Staaten usw. eingesetzt. Ein sehr erfolgreiches Exportmodell!

Das gezeigte Bajonett wurde in Schweden gefunden. Der Zeitpunkt des Importes ist unbekannt – möglicherweise zusammen mit den Land-Bajonetten von 1808 oder 1812.

Flaches Dillenbajonett, S-förmige Klinge, 5 Exemplare sind bekannt, die Seriennummern lauten 7 oder 13, 30 und 35; ein Exemplar weist keine Nummer auf.

Säbelbajonett ähnlich dem Model m/1867 für das Remington Rolling-Block-Gewehr.

Jedoch ist das Bajonett schwerer, das Gefäß ist „höher“, die Parierstange unterscheidet sich und die Klinge ist stärker.

Die Klinge ist gestempelt mit  Eskilstuna 1856 (!) und K. A. Schwan.

Säbelbajonett.

Der Kammerlader m/1864 wurde in einer nicht-militärischen Version für die Schützenvereine hergestellt. Diese Stücke (oder eine gewisse Anzahl davon) wurden aptiert und mit Bajonetthaft hergestellt.  Das Gewehr m/1860 wurde für den Einsatz mit dem Säbelbajonett abgeändert. Da diese Waffe in den Schützenvereinen sehr beliebt war, wurde wahrscheinlich das gleiche Bajonett benutzt.
