Svenska bäranordningar

Allmänt

Svenska bäranordningar är inte speciellt bra dokumenterade.
Jag ska här försöka beskriva några av de vanligare modellerna.

Benämningen är inte helt stringent.  (bajonett)hylsa, bäranordning eller bärläder används.
I äldre dokument (fram till 1920) används hylsa/bajonetthylsa.
Vi använder här hylsa eller bäranordning.

Under  karolinsk tid bars bajonetten tillsammans med värjan i ett livgehäng. Värjan började ersättas med en huggare i mitten av 1700-talet.
I samband med att man 1806 tog bort huggaren och livgehänget vid infanteriet fick bajonettbaljan en ny placering på patrontaskans baksida.
Den bars då i livvremmen, bajonettbaljan hängde direkt i baljkroken vid den inre sidan av patronköket.
Först på den senare halvan av 1800-talet började man använda en bajonetthylsa.

Livgehäng

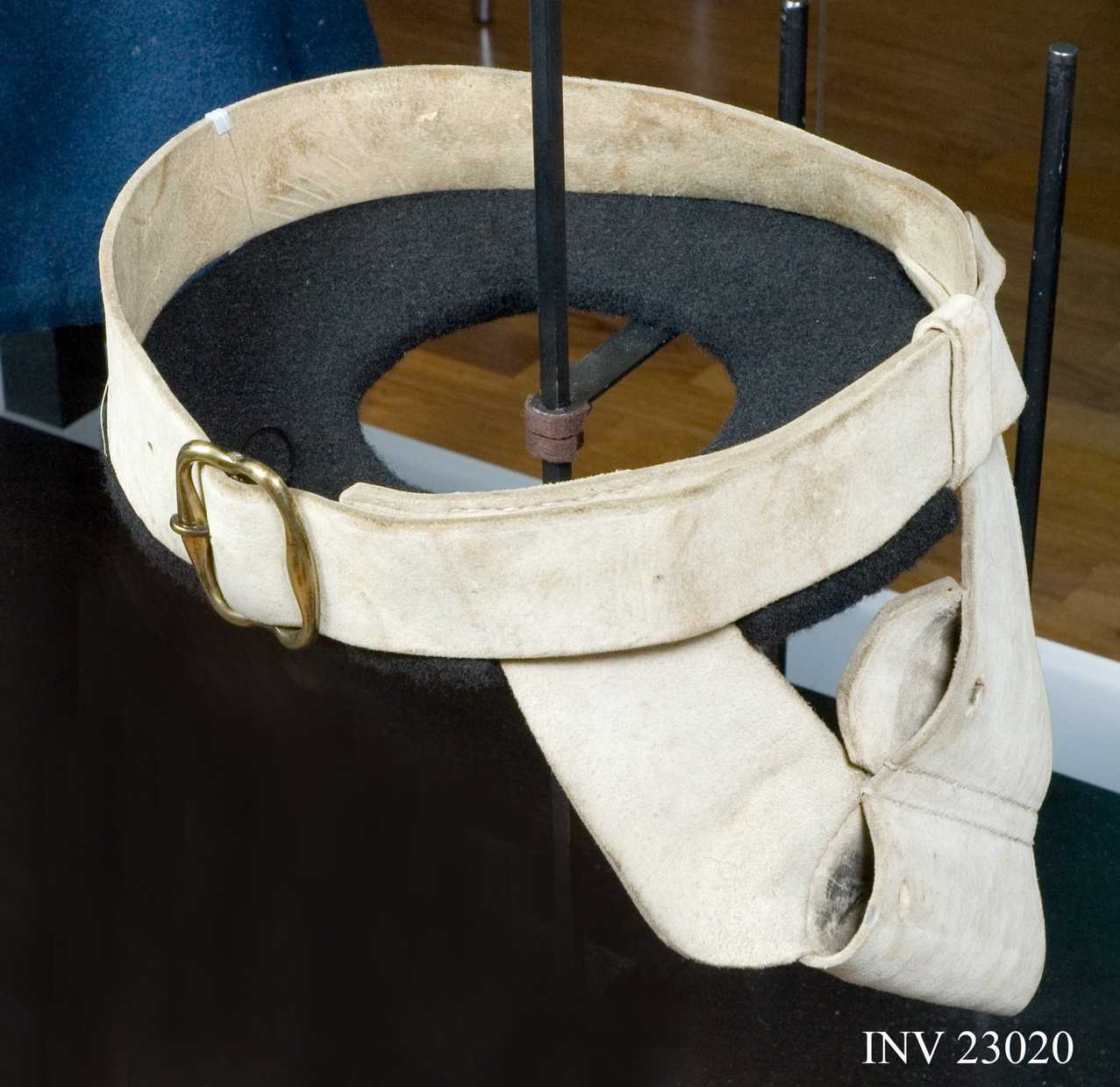

Ett par exempel på livgehäng för både värja och bajonett.




AM.23020

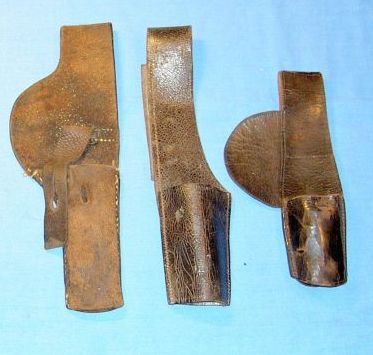

Tidiga bärhylsor

Early Swedish frogs (m/1815, m/867)

Från vänster till höger:

  1. Bajonetthylsa för bajonett  m/1867 och m/1867-89.
  2. Oknd hylsa från senare halvan av 1800´-talet.  Den satt på baljan till  en  m/1860 skolbajonett. "Skyddsfliken" var bortklippt. Denna modell användes troligen på alla modeller upp till m/1867.
  3. Denna hylsa satt på baljan till bajonett m/1815  användes troligen på alla modeller upp till m/1867. Detta exemplar ät modifierat för att passa till m/1867.

Det fanns också kombinationshylsor för bajonett och t.ex huggare.

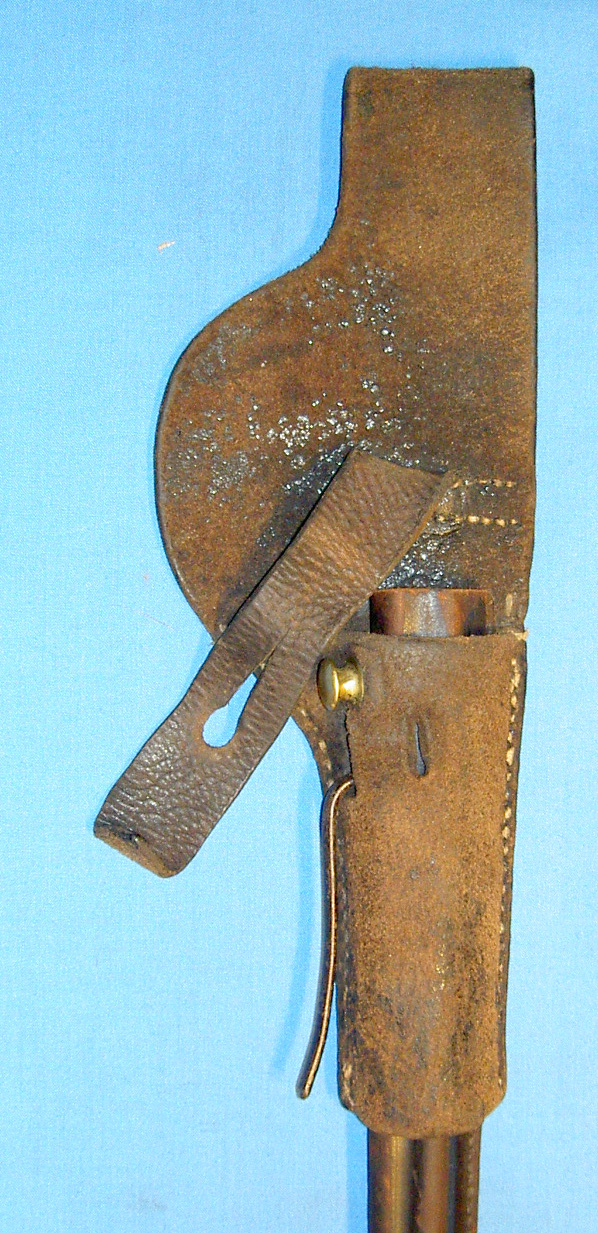

m/1867 och m/1867-89 hylsbajonetter

Socket bayonet m/1867 frogs

De äldre hylsorna (se ovan) användes antagligen till bajonett m/1867 också, men detta är den "vanliga" hylsan till bajonett m/1867 och m/1867-89.

Denna hylsa har modellåret m/1872 alternativt m/1899.
Bajonetthylsa m/1872 (AM.070971)
Observera att det är inget hål för baljkroken på framsidan av hylsan.

Denna hylsa användes senare av landstormen att bära bajonett m/1896 i.

m/1867 sabelbajonett


När flottann skulle erhålla sina sabelbajonetter på 1870-talet tillverkades bärhylsorna av läder taget från uttjänt material.
Det är inte ovanligt att man ser t.ex hål från ganla sömmar i bärlädren.
Bajonethylsan är i svärtat läder.

När kustartilleriet formerades tilldelades de huggare m/1903. Detta är en modifierad bajonett m/1867.
Samma balja som till bajonett m/1867 användes, men bärhylsan är smalare och i brunt läder.

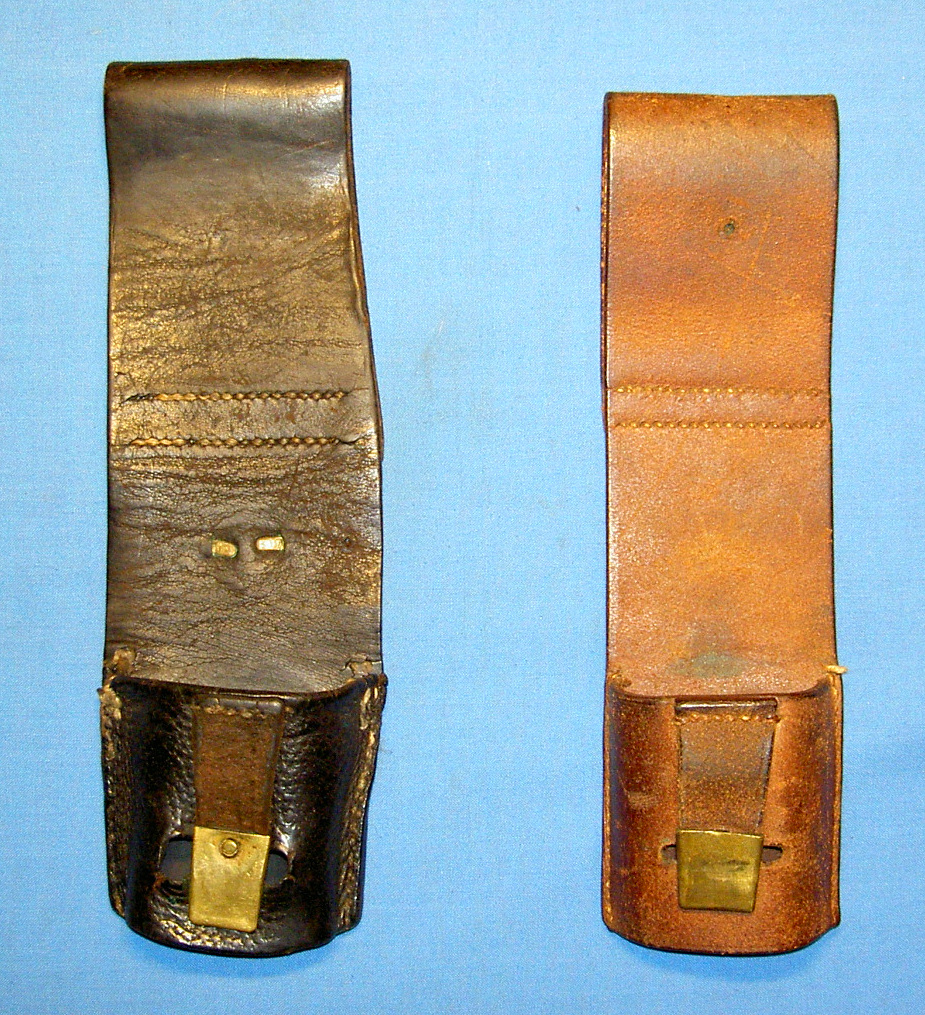

Sword bayonet m/1867 frogs

Från vänster till höger

  1. Bajonetthylsa för flottans bajonett m/1867.
  2. Bajonetthylsa för kustartillerihuggare m/1903

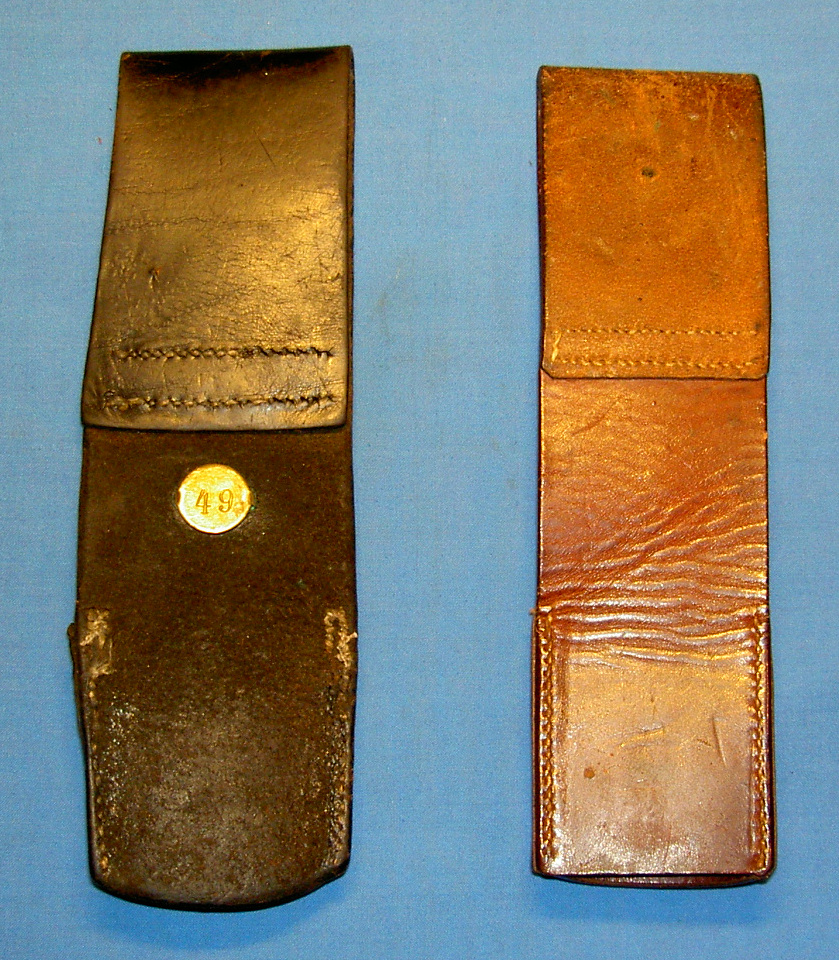

Sword bayonet m/1867 frog, reverse. Bajonetthylsorna bakifrån.

m/1896

bajonetten godkändes den 15 oktober 1897 enligt generalorder 1329. En bajonethylsa fastställdes i samma generalorder.
23  maj 1900 fastsälldes en ny bajonetthylsa i generalorder 686.

Detta skall vara en bajonethylsa m/1897 (AM.030411)

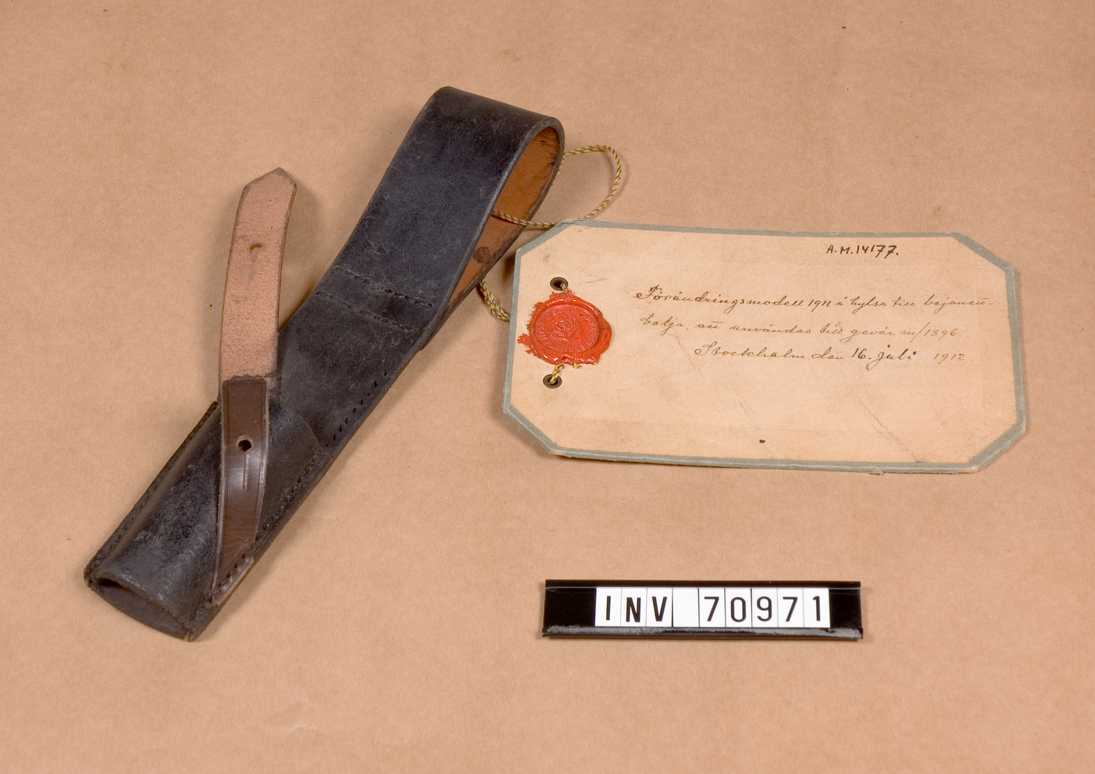

Bajonetthylsa m/1911 (AM.070971)

Många bäranordningar förändrades att passa till stridssele m/59. (De är märkta med ett 'B' på sleifen).
Hemvärnet använde de långa bäranordningarna till långt in på 1970-talet.

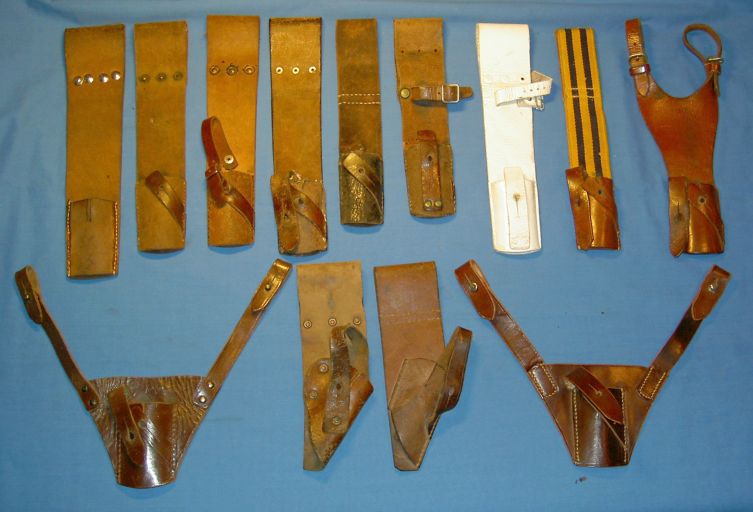

Ett antal olika bäranordningar för bajonett m/1896.

Bayonet m/1896 frogs

Från vänster till höger:

  1. Lång modell utan sleif. (Finns sydd och nitad)
  2. Lång modell med en sleif. (Finns sydd och nitad)
  3. Lång modell med två sleifar. (Finns sydd och nitad)
  4. Lång modell med två (Finns sydd och nitad)
  5. Kort modell med en sleif. m/1911 fastställd 16 juli 1912.
  6. Kort modell , modifierad för stridssele m/59
  7. Högvakt
  8. m/1931 för skärp m/1910 eller m/1910-31 (fastställd genom G.o. N:o 2506 den 21. november 1931)
  9. m/1939 (för livrem m/1939)
  10. m/1923 (för livrem m/1923). Nitade bärremmar.
  11. För beriden trupp (kavalleri, artilleri träng etc), riveted. För både m/1914 och m/1896.
  12. För mounted troops (kavalleri, artilleri träng etc), sewn. För både m/1914 och m/1896.
  13. m/1923 (för livrem m/1923). Sydda ärremmar.

Ett antal bäranordningar tillverkades för privat anförskaffning av t.ex MEA (MILITÄR EKIPERINGS AKTIEBOLAGET).

Här finns några variationer:

More m/1896 frogs
Från vänster till höger:
  1. Detta är en lite udda variant tillverkad av MEA (Militär Ekiperings Aktiebolaget).
  2. Okänd modell
  3. Okänd modell.
  4. Okänd modell.
  5. Okänd modell.
  6. Okänd modell.
  7. Liknar en modifierad bäranordning till bälte m/1939, men denna är tillverkad så här.

Ytterligare några m/1896-varianter.
More m/1896 frogs
Från vänster till höger:
  1. Okänd modell. Liknar  #7 ovan.
  2. Okänd modell.
  3. Okänd modell.


På 1940-talet prövades ett kombinations-bärläder. Det blev aldrig antaget.

Combination frog Konbinations-bäranordning.

m/1914

Det finns väsentligen samma bäranordningar för bajonett m/1914 som till bajonett m/1896.

Observera att bajonett m/1896 och m/1914 inte använder samma bäranordningar !  Se detaljer här.

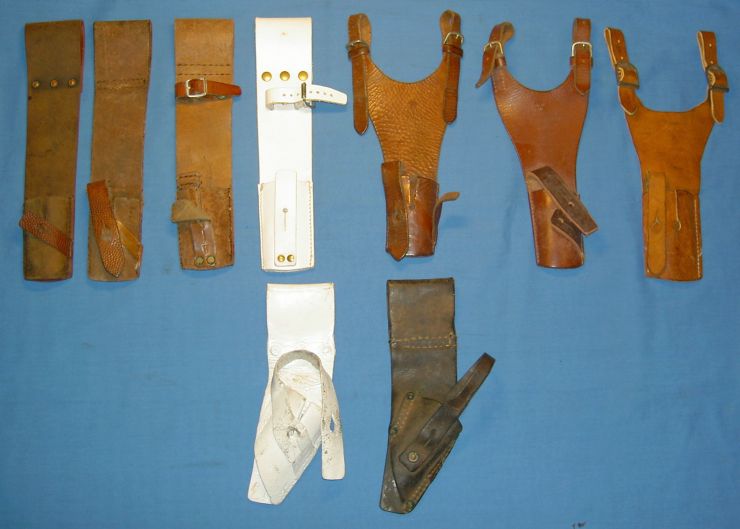

Bayonet m/1914 frogs

Från vänster till höger:

  1. Lång modell, en slejf.
  2. Lång modell, två sleifar.
  3. Kort modell , modifierad för stridssele m/59
  4. Högvakt.
  5. m/1939 (För livrem m/1939). Märkt med en krona.
  6. m/1939 (För livrem  m/1939). Märkt med tre kronor
  7. m/1939 (För livrem  m/1939). Annorlunda material.
  8. Beridna trupper, högvakt.
  9. Beridna trupper, vanlig modell (sydd och nitad)

m/1915

Det är väsentligen bara en modell på bäranordning till flottans bajonett m/1915.

Observera: bajonett m/1915 bars normalt inte i bäranordning till m/1914 (och passar naturligtvis inte i bäranordning till bajonett m/1896)

Bayonet m/1915 frogs
Bäranordningar till bajonett m/1915.


m/1939

Bajonett m/1939 (Det vill säga tysk bajonet S84/98) bars i en modifierad bäranorning till m/1914.

m/1965

AK4-bajoneten m/1965 har en integrerad bäranordning av web. Högvaktsmodellen har en  vit bäranordning av läder.
Det förekommer flera variater på den vita bäranodningen, med och utan låsrem.

m/1965 frogs
Uppifrån och ned:
  1. Sen modell, högvakt
  2. Tidig modell, högvakt
  3. Sen modell
  4. Tidig modell


Diverse försöksmodeller


trial models
Några försöksmodeller till fm 1908, fällbajonett till karbin m/1894.

Skillnaden mellan bärläder till m/1896 och m/1914

Syftet med detta avsnitt är att visa på skillnaden mellan bäranordning till bajonett m/1896 och m/1914.
Ofta finner man bajonett m/1914 på auktions-siter med felaktig bäranordning.  Det kan vara bra att känna till skillnaden.

Varken m/1914 eller m/1915 bärs i bäranordning till m/1896  !

Den väsentligaste skillnaden är baljknappens avstånd från munblecket; 22 mm på m/1896, 36 mm på m/1914. Följdaktligen skall bäranorningens slits vara ungefär lika långa, 22 mm resp 36 mm.

frog studs
Balja till m/1896 till vänster, balja m/1914 till höger


De flesta modellerna finns med både kort och lång slits.

Difference between m/1896 and m/1914 frog

Bäranordning för m/1896 till vänster och m/1914 till höger.

Skillnaden är tydlig.

More differences
Här ses skillnaden på längden av slitsen för de båda modellerna..

Bäranordning för beriden trupp

Dessa speciella bäranordningarna användes för beriden trupp. Den användes för både m/1896 och m/1914.
Bäranordningarna hitas med både kort och lång slits, och bajonett m/1914 passar oftast perfekt i en bäranordning med kort slits, och vice versa.

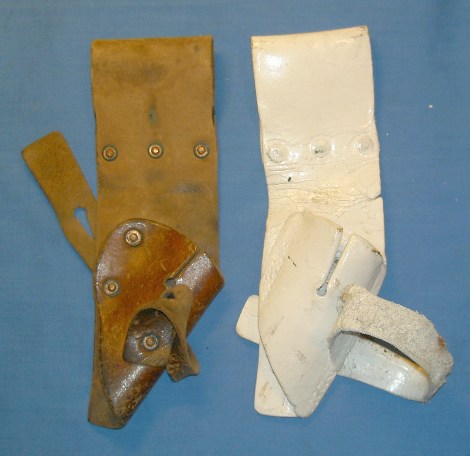

Cross-draw frogs for m/1896 and m/1914
Två bäranordningar för beriden trupp, kort resp lång slits.



Senast uppdaterad 2012-02-05
©Per Holmbäck
