1700-tals bajonetter förändrade sannolikt på 1830 - 1840-tal.

© Per Holmbäck
Uppdaterad: 2023-04-24

Ett antal 1700-talsbajonetter som ursprungligen hade vingskruv har modifierats med låsring och ett kort, rakt klackspår.
Flertalet beskrivs utförligare under rubriken "Okända bajonetter" men här försöker jag ge en övergripande beskrivning då färändringarna är ganska likartade.

Modell	Totallängd mm	Bladlängd mm	Hylslängd mm	Hylsdiameter mm	Gevär
m/1747 #1	580	492	88	24,5	m/1833 Flottan
m/1762 #1	610	465	88	24,5	m/1833 Flottan
m/1799 #1	575	430	76	24,5	m/1833 Flottan ??
m/1799 #2	560	415	67	24,5	Okänd
m/1747 #2	680	560	68	24,5	Okänd
Brown Bess	540	440	100	24,0	Okänd

Förändring #1 av bajonett m/1747 och m/1762

Flera bajonetter m/1747 och m/1762 har påträffats med denna modifiering.
Bajonetterna nedan är exempel, mindre variationer förekommer på de observerade bnajonetterna.

Uppdatering 2009-02-05
Bajonetten passar perfekt till flottans gevär m/1833.
Numreringen på bajonetterna är också gjorda med samma "teckensnitt" som på geväret.
Se även m/1799 nedan. Även den skulle kunna vara till gevär m/1833 Flottan.

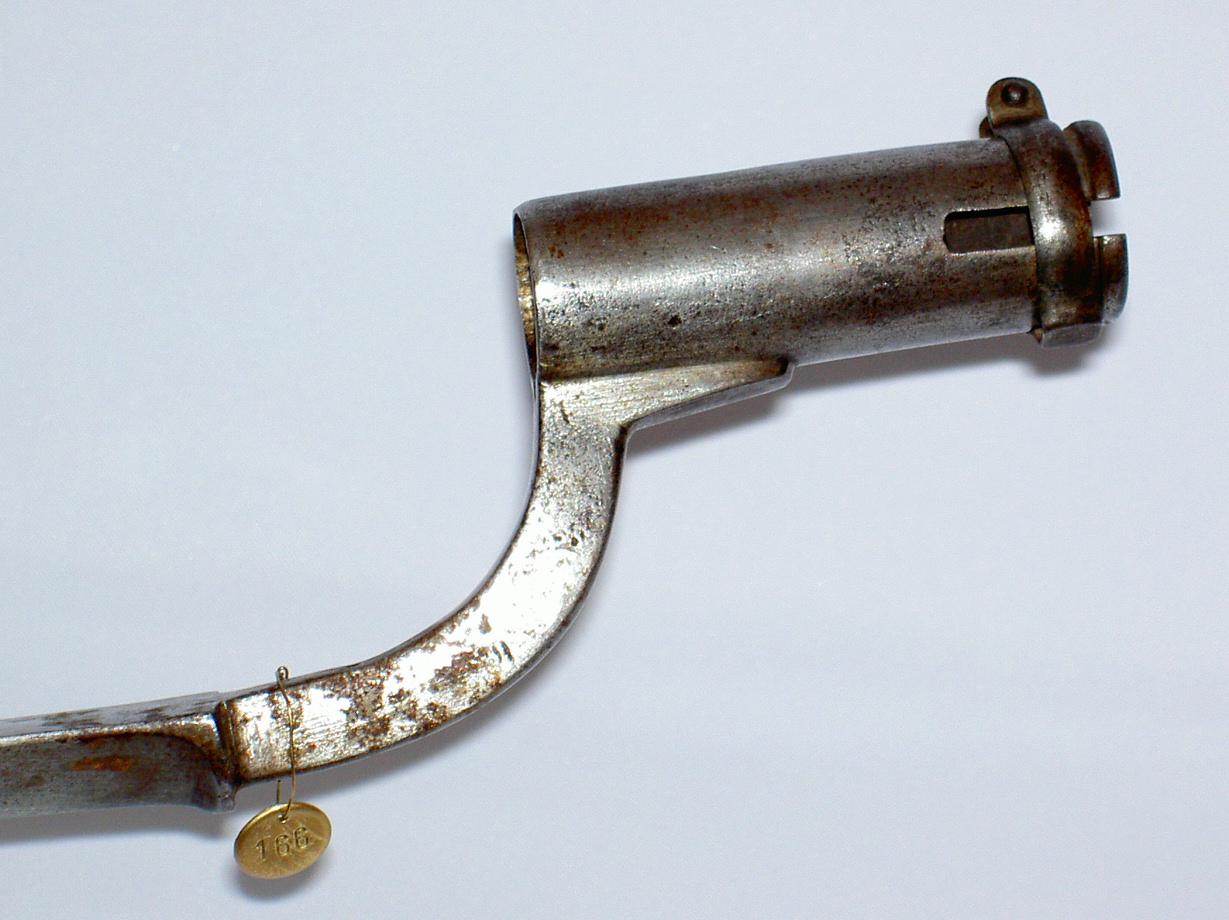

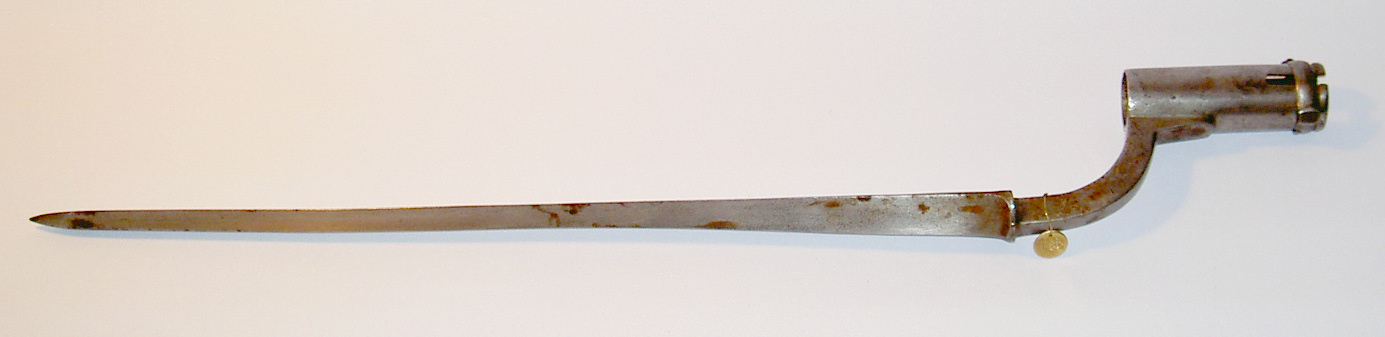

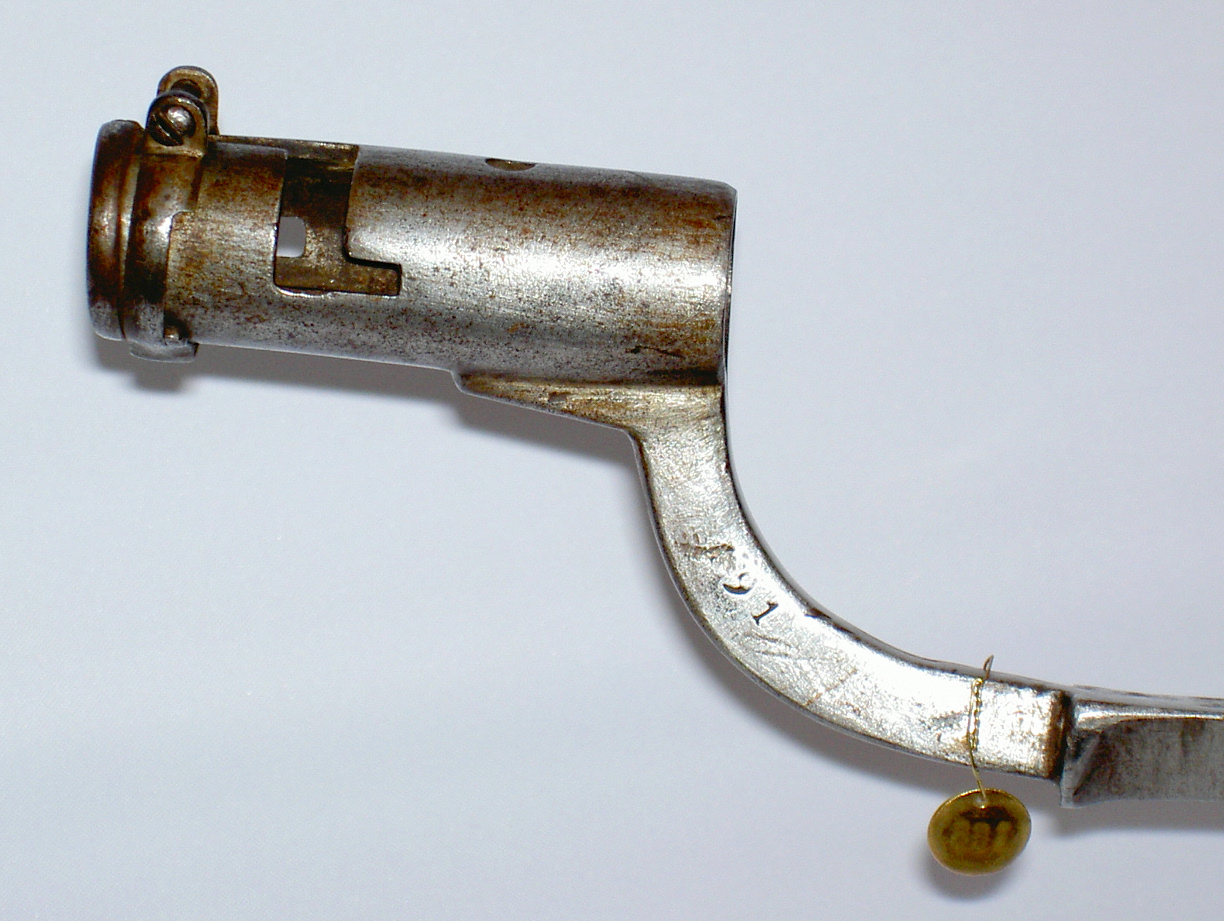

m/1747

TL	580	KL	492	HL	88	HD	24,5
Tillverkning				Vapen m/1833 Flottan (Tentativ)
Hylsbajonett Bajonetten har en ny låsring och ett kort rakt spår på vänster sida. Det ursprungliga klackspåret finns kvar på andra sidan ! Bajonetten är också kortad till 580 mm. Skruvhålet för vingskruven är igenfyllt, men hålet på hylsans ovansida är kvar.

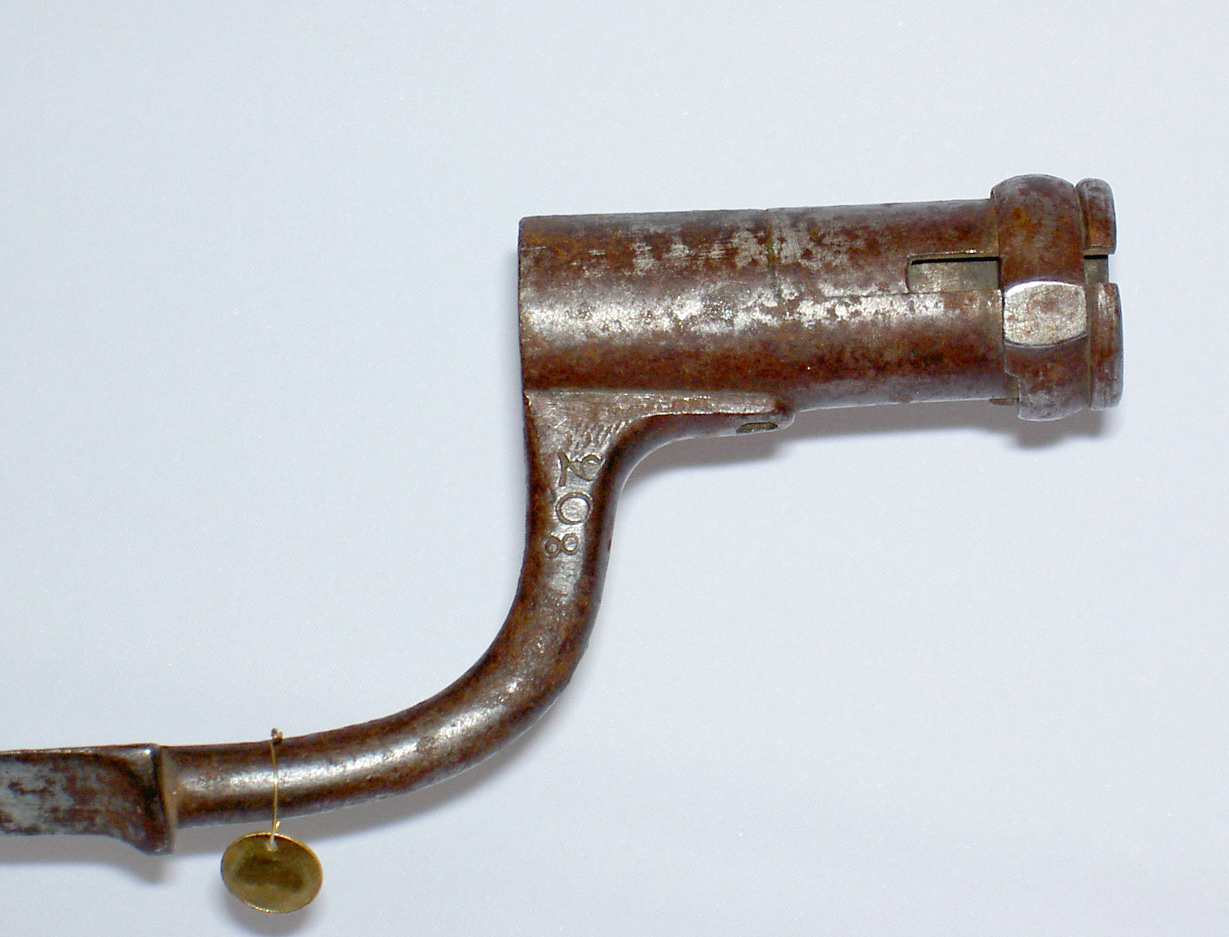

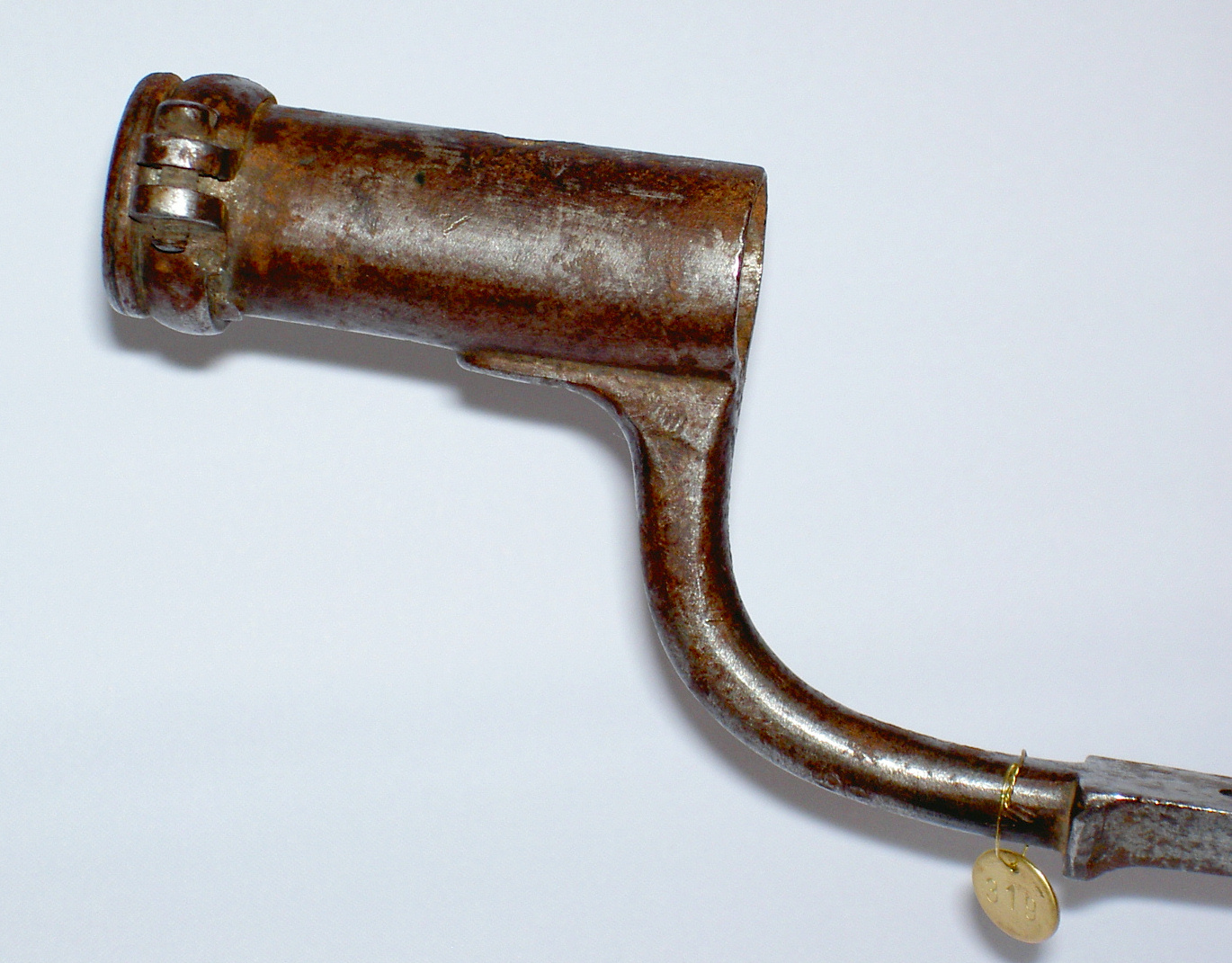

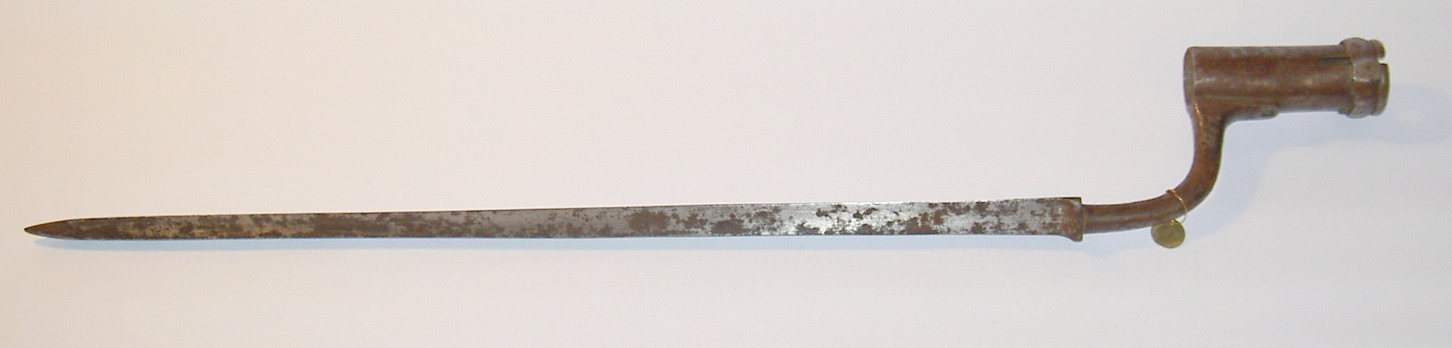

m/1762

TL	610	KL	465	HL	88	HD	24,5
Tillverkning				Vapen m/1833 Flottan (Tentativ)
Hylsbajonett Bajonetten har en ny låsring och ett kort rakt spår på vänster sida. Det gamla klackspåret är igenfyllt. Bajonetten är också kortad till 610 mm. Skruvhålet för vingskruven är kvar, även hålet på hylsans ovansida är kvar.

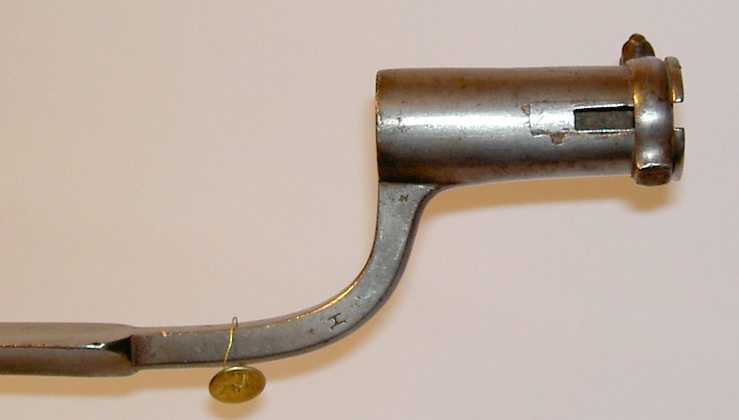

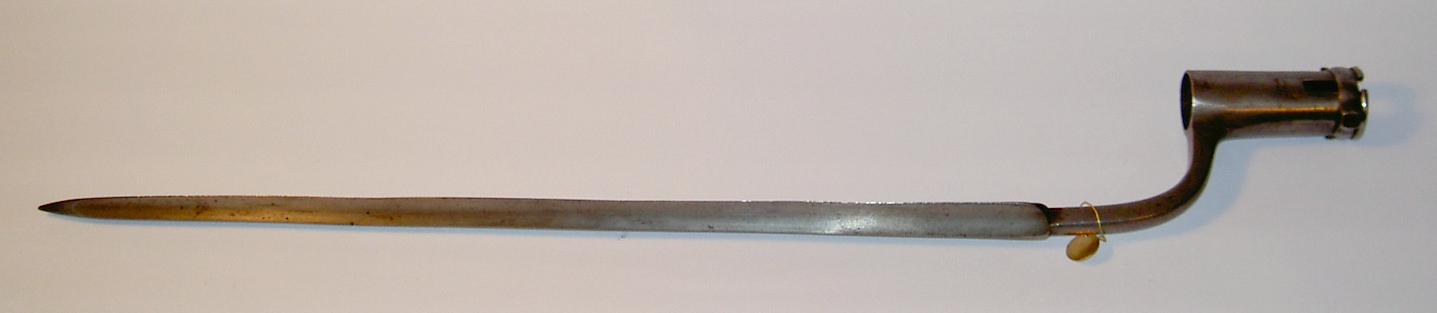

Förändring #1 av bajonett m/1799

TL	575	KL	430	HL	76	HD	24,5
Tillverkning				Vapen m/1833 Flottan ??
Hylsbajonett Bajonetten är modifierad på samma sätt som de två bajonetterna ovan. Det gamla klackspåret är igenfyllt, fästet för vingskruven är bortfilat och en låsring är monterad. Även numreringen är konsistent med de två ovanstående.

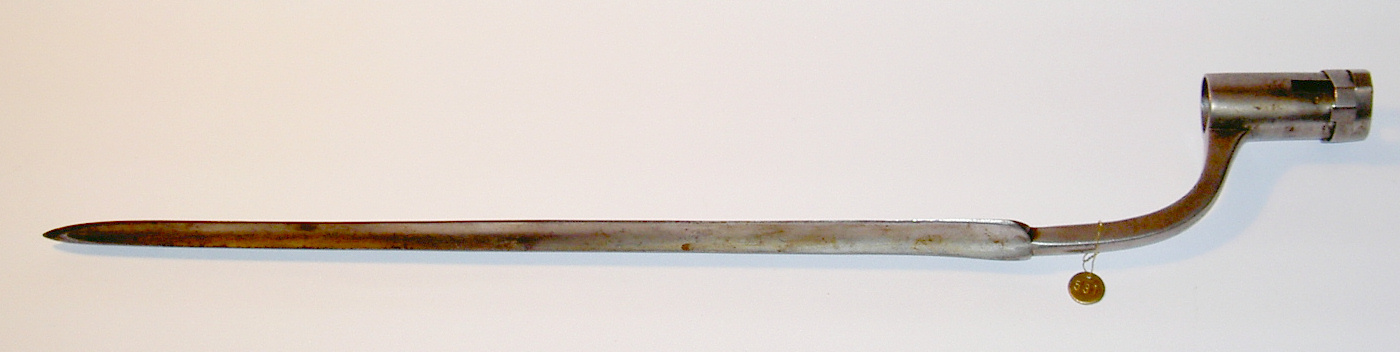

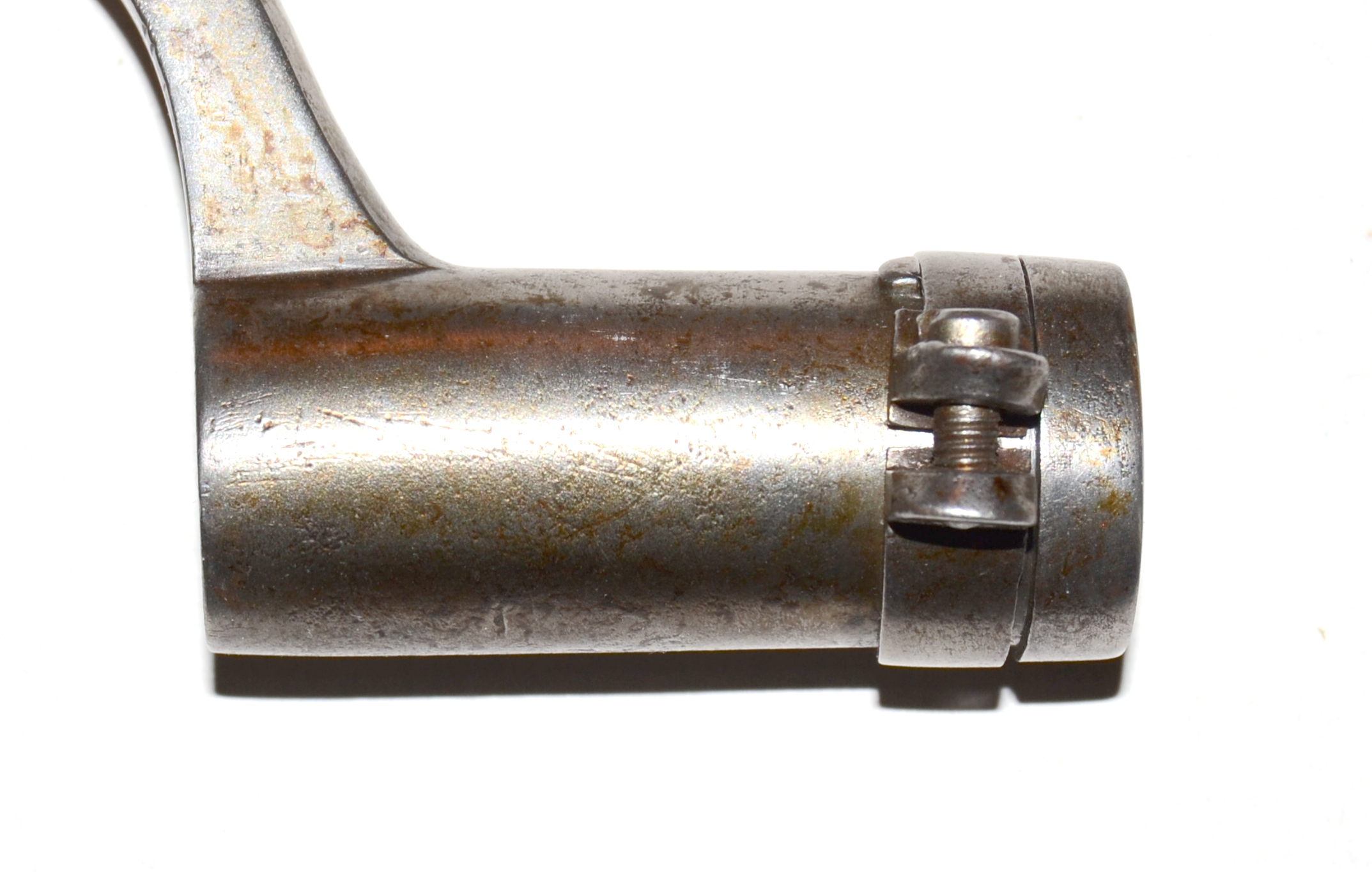

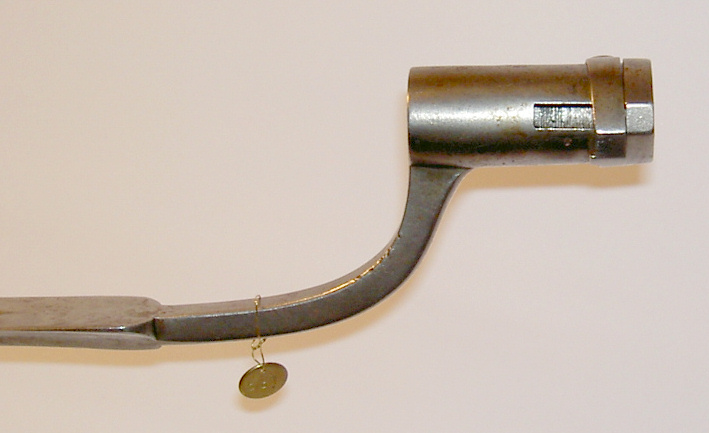

Förändring #2 av bajonett m/1799

TL	560	KL	415	HL	67	HD	24,5
Tillverkning				Vapen Okänt
Hylsbajonett Denna förändring skiljer sig från de ovanstående då hylsan liknar den till m/1845 flottan. Det gamla klackspåret är igenfyllt, fästet för vingskruven är bortfilat och en låsring och förstärkningsring är monterad. Hylsan är mycket lik m/1845 Flottan, notera avfasningarna vid skruven på låsringen.

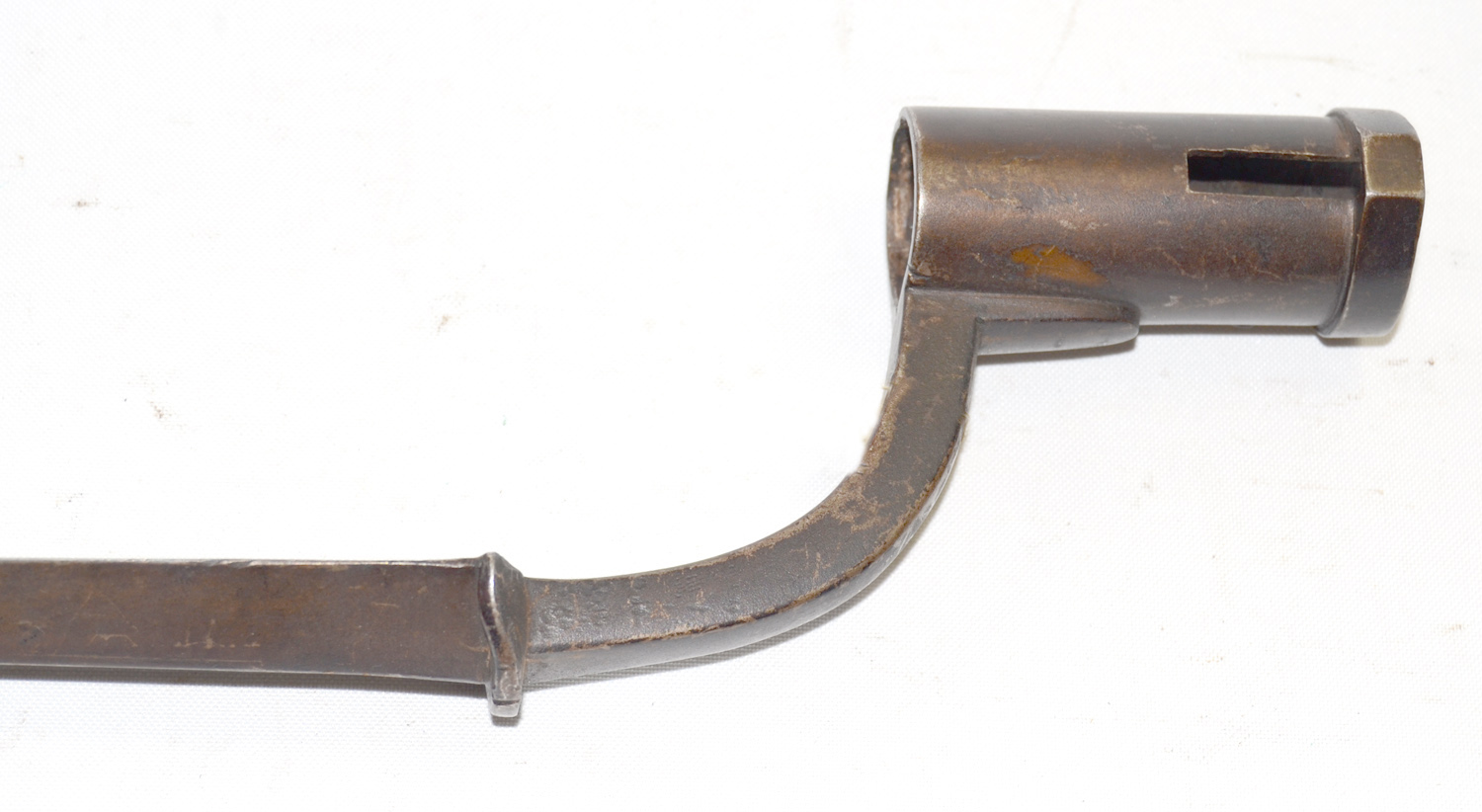

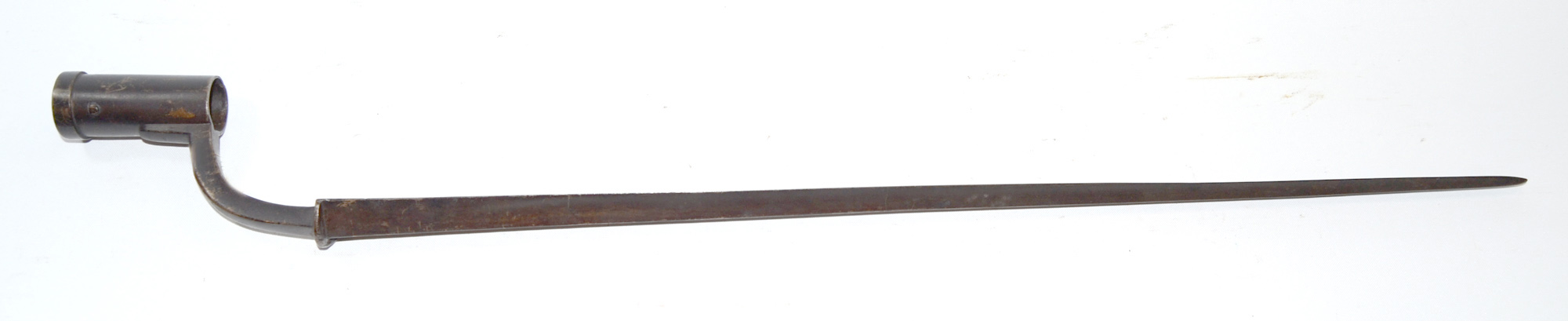

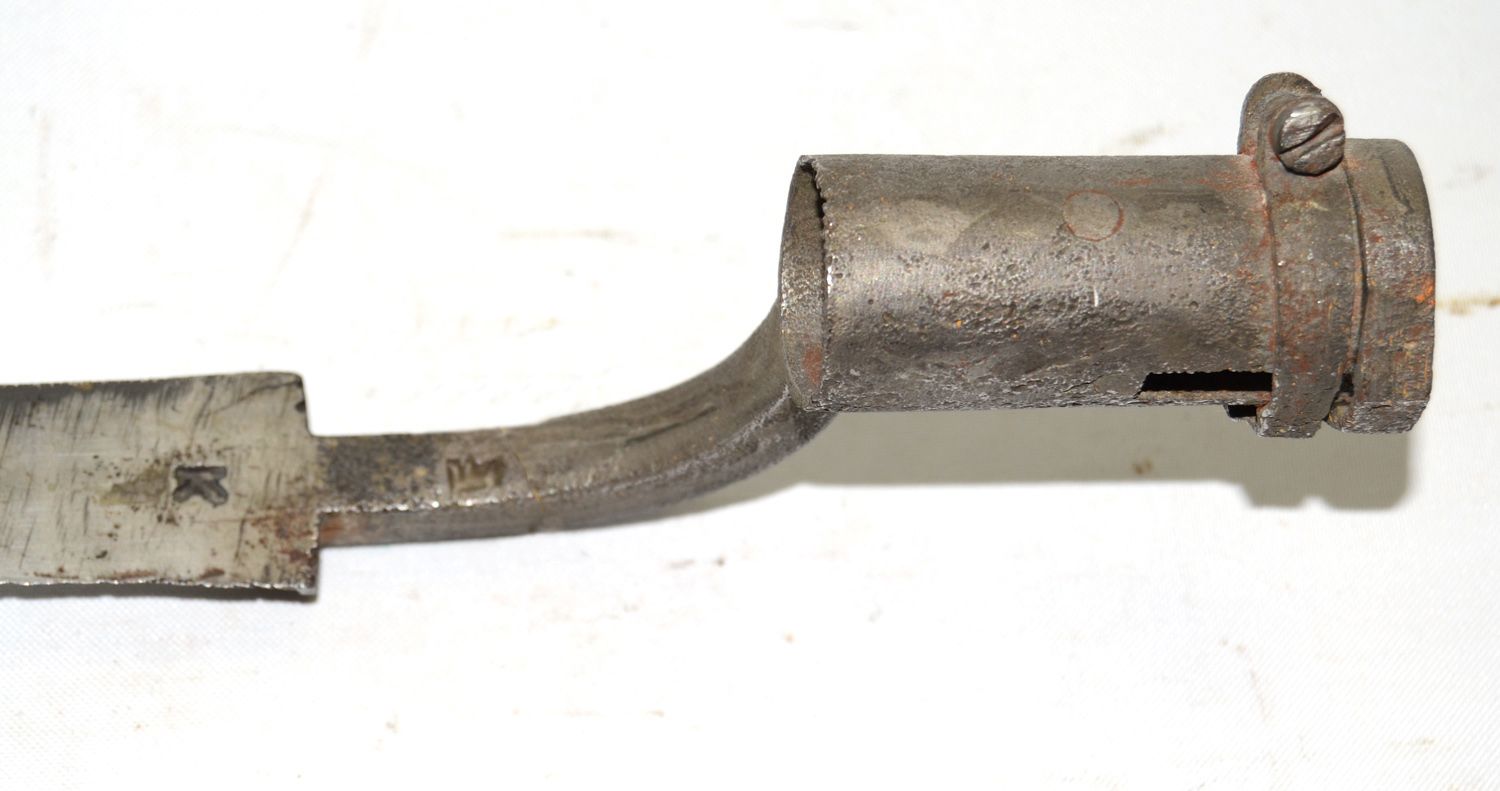

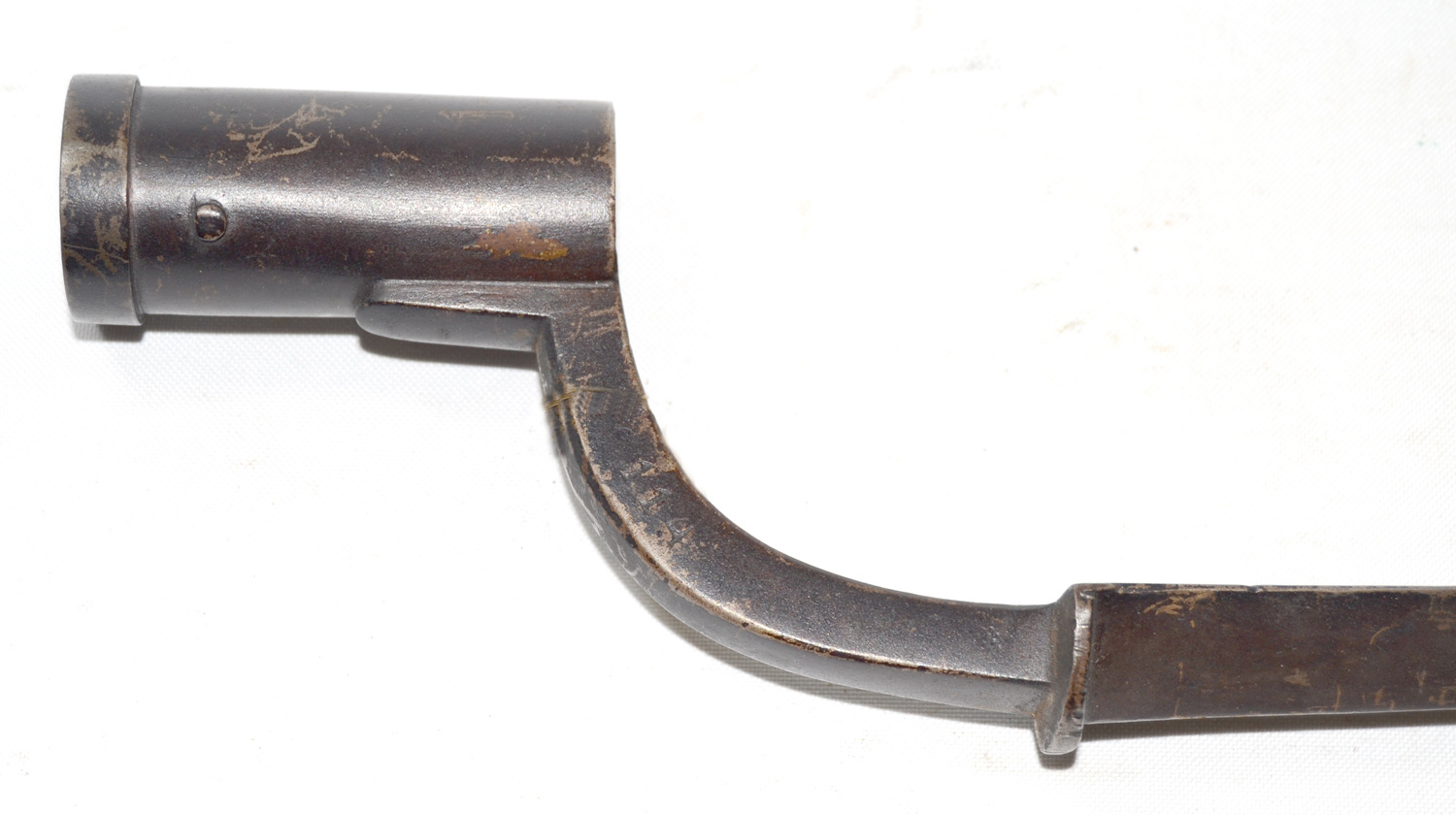

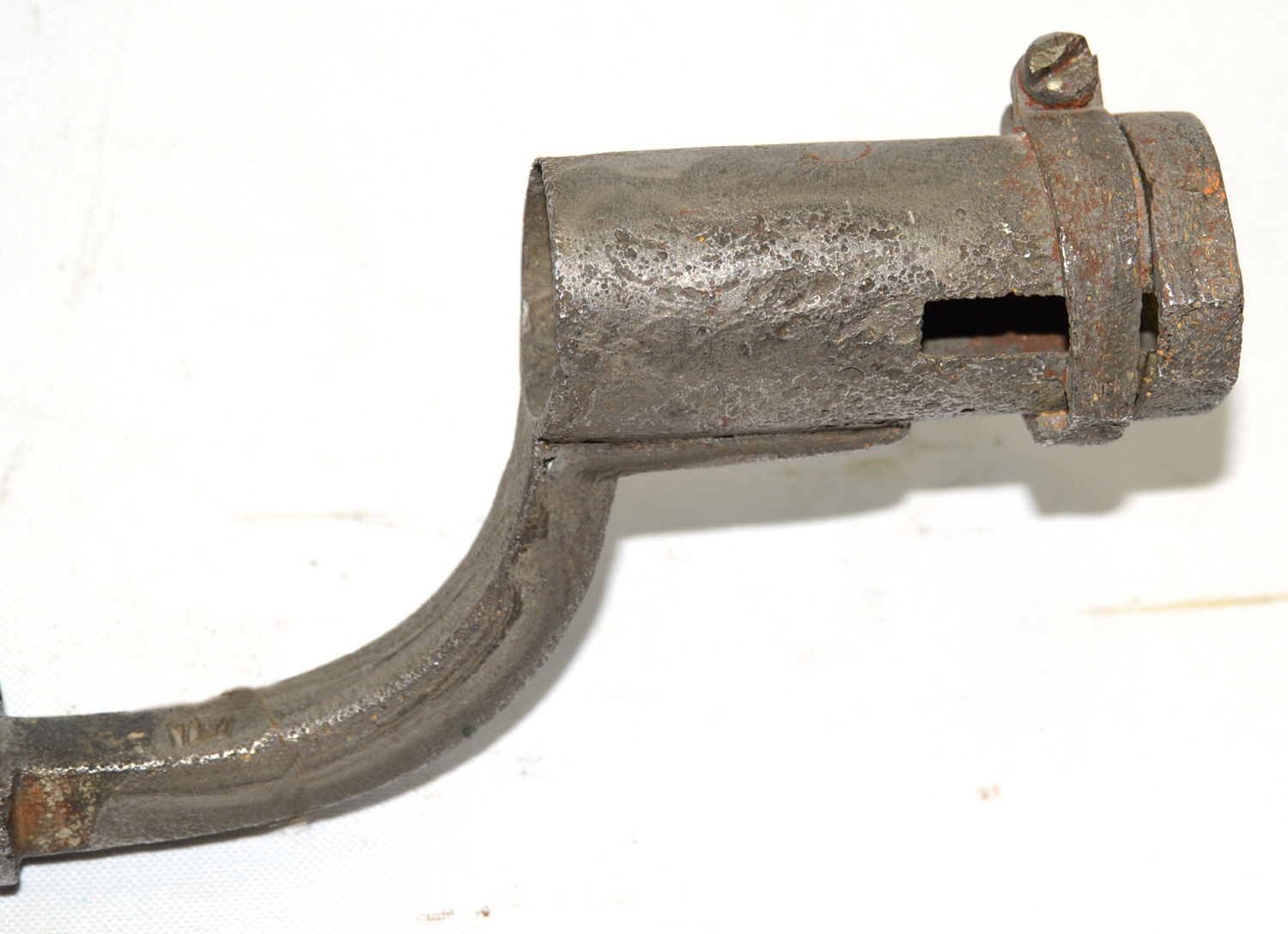

Förändring #2 av bajonett m/1747

TL	680 560	KL	560 430	HL	67	HD	24,5
Tillverkning				Vapen Okänt
Hylsbajonett Denna förändring likanar den ovanstående (m/1799). Hylsan är förändrad till samma modell som m/1840 och framförallt m/1845 flottan. Jag är helt övertygad om att detta är förändringar avsedda för flottan. Hylsan är mycket lik m/1845 Flottan, notera avfasningarna vid skruven på låsringen.
